| مكان المنشأ: | شنتشن ، الصين |
|---|---|
| اسم العلامة التجارية: | RAYMO |
| إصدار الشهادات: | RoHS2.0, ISO:9001-2015, CE , SGS, REACH |
| رقم الموديل: | JY27467 |
| الحد الأدنى لكمية: | 1piece |
| الأسعار: | negotiable |
| تفاصيل التغليف: | 50pc/ctn |
| وقت التسليم: | 5-8 أيام العمل |
| شروط الدفع: | D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام ، L / C. |
| القدرة على العرض: | 500pcs/الأسبوع |
| اسم PRCT: | وصلات دائرية عسكرية | حجم السكن: | 09 |
|---|---|---|---|
| رقم PIN: | 3 دبابيس | حجم الاتصال: | 3-20# |
| طلاء الإسكان: | طلاء النيكل عديم الكهرباء | نوع التركيب: | جبل الكابل |
| طريقة الإنهاء: | جندى | الاتصال الجنس: | ذكر |
| إبراز: | أمنفينول العسكرية الدائرية الموصلات,MIL-DTL-38999 الاتصالات الدائرية العسكرية,JY27467 الاتصالات الدائرية العسكرية,MIL-DTL-38999 Military Circular Connectors,JY27467 Military Circular Connectors |
||

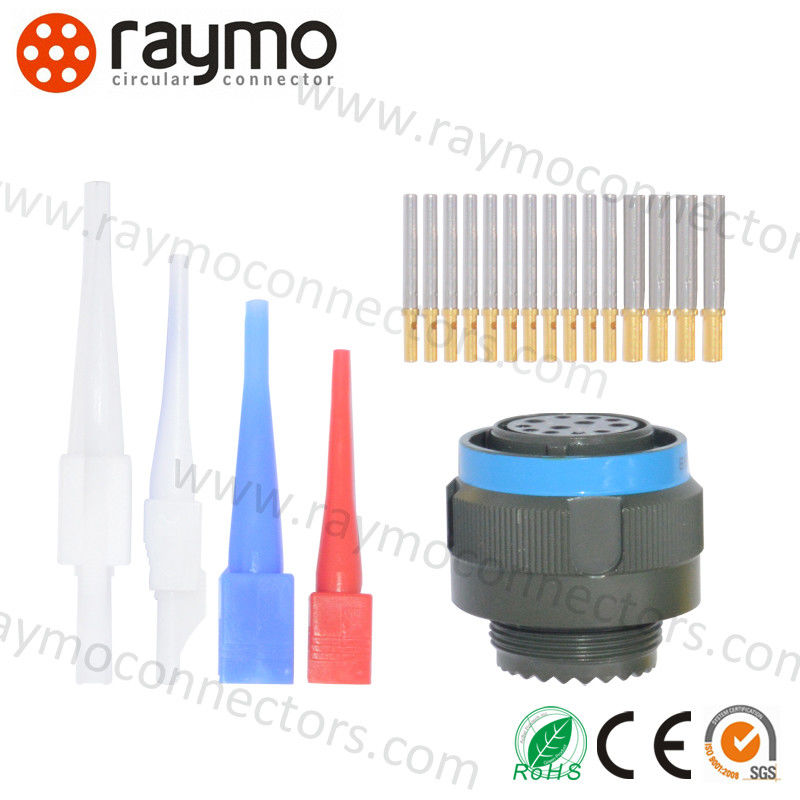

وصف لمعيار Amphenol MIL-DTL-38999 I Series العسكريJY27467 عسكريموصلات دائرية
1. يتم تصنيع سلسلة GJB599A وفقًا لنفس معيار سلسلة MIL-DTL-38999K. الفرق هو أن: الرقم الأساسي للجزء من GJB599A هو JY، بينما MIL-DTL-38999K هو MS. سلسلة GJB599A قابلة للتبديل مع سلسلة MIL-DLT-38999K.
2. يمكن العثور على تفاصيل غطاء الحماية القابل للتطبيق والغطاء الخلفي وتفاصيل وسادة الحافة المربعة في الصفحة 12～20.
3. إذا كانت بيئة التشغيل تتطلب مقاومة للزيت، فيجب أن تختار مكونات ختم الموصل مطاط السيليكون المفلور. عند تقديم الطلبات، أضف C1 في نهاية رقم الجزء الأصلي (على سبيل المثال: JY27467T17F35PNC1).
مواصفات لمعيار Amphenol MIL-DTL-38999 I Seriesالمعيار العسكريJY27467 عسكريموصلات دائرية
| سمة المنتج | قيمة السمة |
| الشركة المصنعة | RAYMO |
| اسم المنتج | Amphenol MIL-DTL-38999 I Series معيار عسكري JY27467 موصلات دائرية |
| الموديل | JY27467 |
| جنس التلامس | دبوس (ذكر) |
| جهات الاتصال | 3-20# |
| حجم الهيكل | 09 |
| طرفي التوصيل | لحام |
| طلاء الهيكل | طلاء النيكل بدون كهرباء |
| أرقام الدبابيس | 3 دبابيس |
| التطبيق | الأنظمة العسكرية مثل الطيران والفضاء والأسلحة وأنظمة المعدات الإلكترونية الأخرى |
البيانات الكهربائية والبيانات الميكانيكية لمعيار Amphenol MIL-DTL-38999 I Seriesالمعيار العسكريJY27467 عسكريموصلات دائرية
| الهيكل | سبائك الألومنيوم / الفولاذ المقاوم للصدأ |
| الطلاء |
الفئة B: طلاء الكادميوم الأخضر الزيتوني الفئة E: الفولاذ المقاوم للصدأ السلبي الفئة F: طلاء النيكل الإلكتروني |
| العازل | البلاستيك الحراري |
| الحلقات والختم | مطاط السيليكون |
| التلامس |
سبائك النحاس المطلية بالذهب، التجعيد، اللحام، ثنائي الفينيل متعدد الكلور |
| التحمل | 500 دورة |
| الاهتزاز |
اهتزاز الجيب: تردد 10-2000 هرتز، التسارع: 294 م/ث2 الاهتزاز العشوائي: تردد 100-1000 هرتز، كثافة القدرة الطيفية: 1 جم2/هرتز |
| الصدمة | عند 3 مللي ثانية نصف جيب، قيمة الذروة |
| درجة حرارة التشغيل |
الفئة B: -65℃～+175℃ الفئة E، F: -65℃～+200℃ |
| رذاذ الملح |
وفقًا للطريقة 1001 GJB1217 الفئة B 500 ساعة، الفئة E 1000 ساعة الفئة F 48 ساعة |
| الرطوبة النسبية | 98% عند 40℃ |
| ارتفاع التشغيل | ≤30480 م |
ميزات لمعيار Amphenol MIL-DTL-38999 I Seriesالمعيار العسكريJY27467 عسكريموصلات دائرية
تطبيق لمعيار Amphenol MIL-DTL-38999 I Seriesالمعيار العسكريJY27467 عسكريموصلات دائرية
الأنظمة العسكرية مثل
ميزتنا لمعيار Amphenol MIL-DTL-38999 I Seriesالمعيار العسكريJY27467 عسكريموصلات دائرية

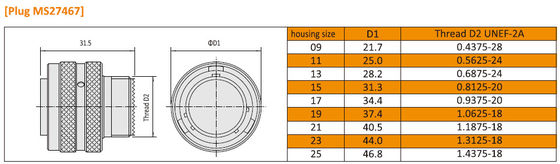

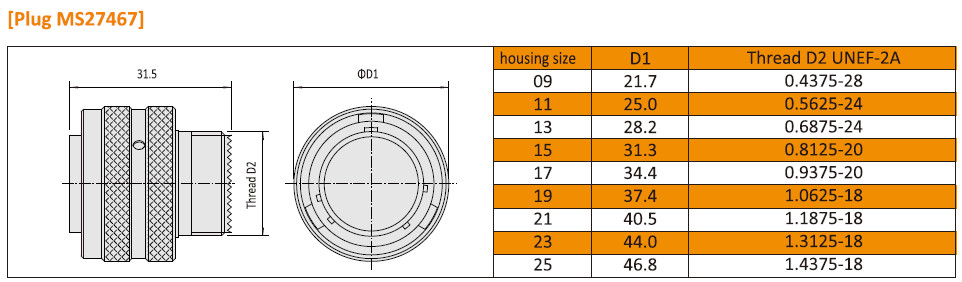

الأبعاد لمعيار Amphenol MIL-DTL-38999 I Seriesالمعيار العسكريJY27467 عسكريموصلات دائرية
Raymo تفعل أيضًا:
