| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | RAYMO |
| إصدار الشهادات: | CE/ROHS/REACH/SGS/ISO9001 |
| رقم الموديل: | OHS-BC-1-4/10-P12-1-ب |
| الحد الأدنى لكمية: | 1pcs |
| الأسعار: | 5.6-20.3 |
| تفاصيل التغليف: | حقيبة PE والكرتون |
| وقت التسليم: | 5-7 أيام العمل |
| القدرة على العرض: | 50000pcs/شهر |
| مسلسل: | OHS Series Bayonet Ultra-Small Connector | رقم الموديل: | OHS-BC-1-4/10-B1-1-B |
|---|---|---|---|
| حجم القشرة: | 10.12.14.18.22.27 | الاتصالات: | 4.7.10.19.32.50 |
| طريقة الاتصال: | اتصال حربة | مادة الاتصال: | سبيكة النحاس مع الطلاء الذهب/الفضة |
| مادة الصدفة: | علاج سطح سبيكة الألومنيوم | عازل: | الباكليت |
| صالة: | لحام | درجة الحرارة المحيطة: | -60 إلى +200 درجة مئوية |
| الحياة: | IP67500 مرات | ||
| إبراز: | موصل OHS أنثى بـ 4 سنون,موصل ОНЦ-БС-1-4/10-P12-1-B,ОНЦ-БС-1-4/10-P12-1-B,ОНЦ-БС-1-4/10-P12-1-B Connector,ОНЦ-БС-1-4/10-P12-1-B |
||

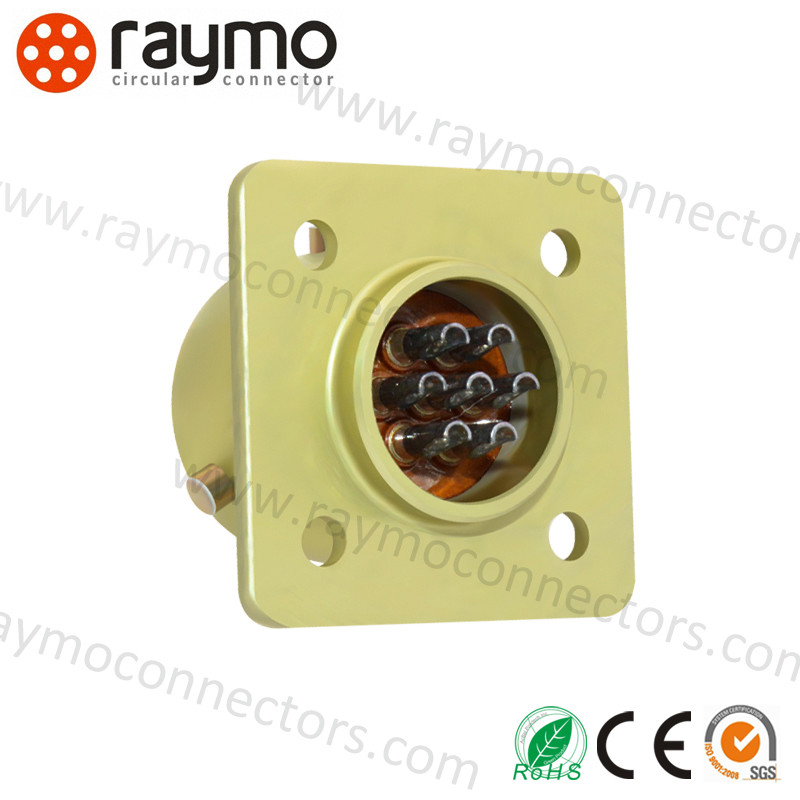

ONC-BS-1(2) موصل كهربائي دائري من سلسلة OHS، تعتمد طريقة التوصيل توصيل الحربة، وشكل توصيل نهاية جزء التلامس ملحوم، يتميز المنتج بخصائص التوصيل والفصل السريع، والحجم الصغير، والكثافة العالية، ومقاومة البيئة الجيدة، والموثوقية العالية، والمقبس بدون ملحق ذيل، يمكن للقابس أن يأخذ ملحق ذيل بلاستيكي مستقيم، مناسب لدائرة التيار المستمر والتيار المتردد.
في الوقت نفسه، يمكن مطابقته وتبادله مع الأجزاء الأصلية من سلسلة ONC-BS-1(2) الروسية.
| المؤشر | القيمة |
| مقاومة التلامس | ≤5mΩ |
| مقاومة العزل | ≥1000MΩ (في الظروف العادية) |
| درجة الحرارة المحيطة | - 60 درجة مئوية ~ 85 درجة مئوية |
| الاهتزاز | 1-5000HZ 20g |
| التأثير | 1000g (مرة واحدة)؛ 100g (مرات متعددة)؛ |
| قطر التلامس | Φ1.0mm |
| العمر الميكانيكي | إدخال وفصل 250 مرة |
| ساعات العمل | 5000 ساعة |
| الحجم القياسي للغلاف | عدد جهات الاتصال | تيار التشغيل لجهة اتصال واحدة (A) | إجمالي التيار (A) | جهد التشغيل (V) |
| 10 | 4 | 3.7 | 15 | 250 |
| 12 | 7 | 3.1 | 22 | 250 |
| 14 | 10 | 3 | 30 | 250 |
| 18 | 19 | 2.1 | 40 | 250 |
| 22 | 32 | 1.8 | 60 | 250 |
| 27 | 50 | 1.5 | 75 | 250 |
| OHS | B | C | 1(2) | 4(10) | B(P) | 1(2) | 1(2,3) | B |
| دائري | حربة | صغير جدًا | 1 طلاء فضي، 2 طلاء ذهبي | رقم جهة الاتصال / الحجم القياسي للغلاف | B - مقبس مربع (دبوس)، P - قابس دائري (مقبس) | 1. بدون ملحق ذيل 2. مع ملحق ذيل مستقيم غير محمي | موضع المفتاح | جميع الأحوال الجوية |
| رقم الجزء الروسي | رقم الجزء الصيني | رقم جزء Amphenol |
| ONC-BS-1-4/10-V1-1-V | OHS-BC-1-4/10-B1-1-V | ONTS-BS-1-4/10-V1-1-V |
| ONC-BS-1-7/12-V1-1-V | OHS-BC-1-7/12-B1-1-V | ONTS-BS-1-7/12-V1-1-V |
| ONC-BS-1-10/14-V1-1-V | OHS-BC-1-10/14-B1-1-V | ONTS-BS-1-10/14-V1-1-V |
| ONC-BS-1-19/18-V1-1-V | OHS-BC-1-19/18-B1-1-V | ONTS-BS-1-19/18-V1-1-V |
| ONC-BS-1-32/22-V1-1-V | OHS-BC-1-32/22-B1-1-V | ONTS-BS-1-32/22-V1-1-V |
| ONC-BS-1-50/27-V1-1-V | OHS-BC-1-50/27-B1-1-V | ONTS-BS-1-50/27-V1-1-V |
| رقم الجزء الروسي | رقم الجزء الصيني | رقم جزء Amphenol |
| ONC-BS-1-4/10-R12-1-V | OHS-BC-1-4/10-P2-1-V | ONTS-BS-1-4/10-R12-1-V |
| ONC-BS-1-7/12-R12-1-V | OHS-BC-1-7/12-P2-1-V | ONTS-BS-1-7/12-R12-1-V |
| ONC-BS-1-10/14-R12-1-V | OHS-BC-1-10/14-P2-1-V | ONTS-BS-1-10/14-R12-1-V |
| ONC-BS-1-19/18-R12-1-V | OHS-BC-1-19/18-P2-1-V | ONTS-BS-1-19/18-R12-1-V |
| ONC-BS-1-32/22-R12-1-V | OHS-BC-1-32/22-P2-1-V | ONTS-BS-1-32/22-R12-1-V |
| ONC-BS-1-50/27-R12-1-V | OHS-BC-1-50/27-P2-1-V | ONTS-BS-1-50/27-R12-1-V |
شركة SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED بصفتها شركة محترفة في تصميم وتصنيع جميع أنواع الموصلات والكابلات الخاصة، تراكمت لديها خبرة غنية في التطوير والإنتاج لأنواع الكابلات ومحول الموصلات ذات الصلة. مع كابل RED/Teradek Bond/ARRI Camera Cable، وكابل طاقة كاميرا Canon / Sony، وكابل SDI، وكابل USB، وكابل فيديو، وكابل CCD... نحن نوفر خدمات OEM/ODM مختلفة كخدمة لتطبيقات ومتطلبات مختلفة.
تُستخدم منتجاتنا على نطاق واسع في أنواع البيئات والتطبيقات القاسية، مثل أجهزة التحكم الصناعي، والمعدات الطبية، ومعدات القياس والفحص، والمعدات السمعية والبصرية، والجيش، وما إلى ذلك. علاوة على ذلك، فهي تتمتع بتوافق ممتاز مع العديد من الموردين الرائدين.
نحن نلتزم دائمًا بروح الابتكار، ونواصل تقديم سلاسل منتجات جديدة تتضمن موصلات بيانات M5 و M8 و M9 و M12 و M16 و M23 وغيرها. مع شهادة IP68 و ISO9001 و Rohs و CE و REACH المعتمدة.
يمكن تخصيص جميع الموصلات وفقًا لطلبات العملاء!
نحن نقدم الدعم الفني والخدمة الشاملة لموصلات السحب والضغط الدائرية الخاصة بنا. يتمتع فريقنا بخبرة عالية في توفير الحلول الفنية لمختلف التطبيقات.
فريقنا متاح لمساعدة العملاء في التركيب واستكشاف الأخطاء وإصلاحها. نقدم أيضًا المساعدة والتدريب في الموقع لضمان قدرة العملاء على استخدام المنتج بأقصى إمكاناته.
نحن ملتزمون بتقديم خدمة عملاء ممتازة وفريقنا متاح على مدار الساعة طوال أيام الأسبوع للإجابة على أي أسئلة أو تقديم الدعم الفني.
نحن نقدم أيضًا مجموعة واسعة من خدمات ما بعد البيع، مثل تمديد الضمان وترقيات المنتج.
إذا كانت لديك أي أسئلة أو كنت بحاجة إلى أي مساعدة، فيرجى عدم التردد في الاتصال بنا.
