| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | RAYMO |
| إصدار الشهادات: | CE/ROHS/REACH/SGS/ISO9001 |
| رقم الموديل: | онц-1-7/12-р12-1-- |
| الحد الأدنى لكمية: | 5pcs |
| الأسعار: | 5.6-20.3 |
| تفاصيل التغليف: | حقيبة PE والكرتون |
| وقت التسليم: | 5-7 أيام العمل |
| القدرة على العرض: | 50000pcs/شهر |
| مسلسل: | OHS Series Bayonet Ultra-Small Connector | رقم الموديل: | OHS-BC-1-4/10-B1-1-B |
|---|---|---|---|
| حجم القشرة: | 10.12.14.18.22.27 | الاتصالات: | 4.7.10.19.32.50 |
| طريقة الاتصال: | اتصال حربة | مادة الصدفة: | علاج سطح سبيكة الألومنيوم |
| مادة الاتصال: | سبيكة النحاس مع الطلاء الذهب/الفضة | عازل: | الباكليت |
| صالة: | لحام | درجة الحرارة المحيطة: | -60 إلى +200 درجة مئوية |
| الحياة: | IP67500 مرات | ||
| إبراز: | موصل OHS أنثى بـ 4 سنون,موصل ОНЦ-БС-1-4/10-P12-1-B,ОНЦ-БС-1-4/10-P12-1-B,ОНЦ-БС-1-4/10-P12-1-B Connector,ОНЦ-БС-1-4/10-P12-1-B |
||
جميع أنواع الموصلات الدائرية من الشركة المصنعة للمعدات الأصلية في الصين

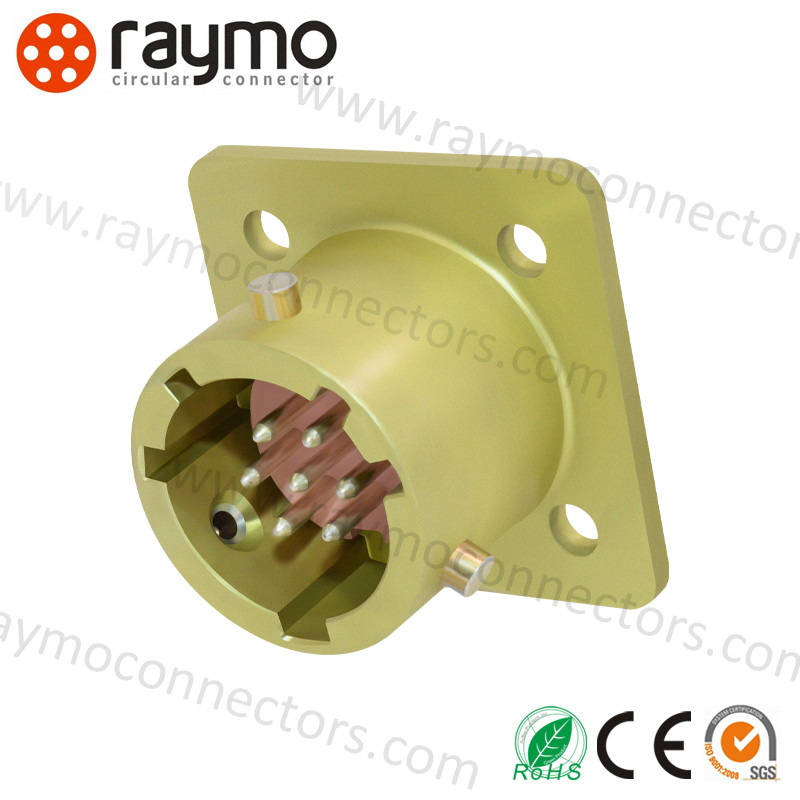

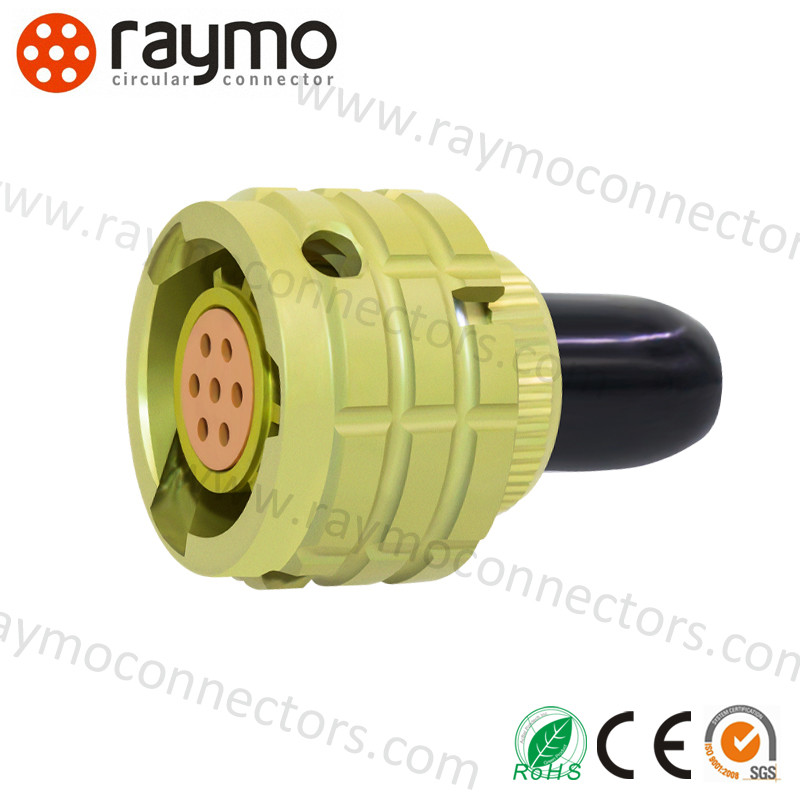

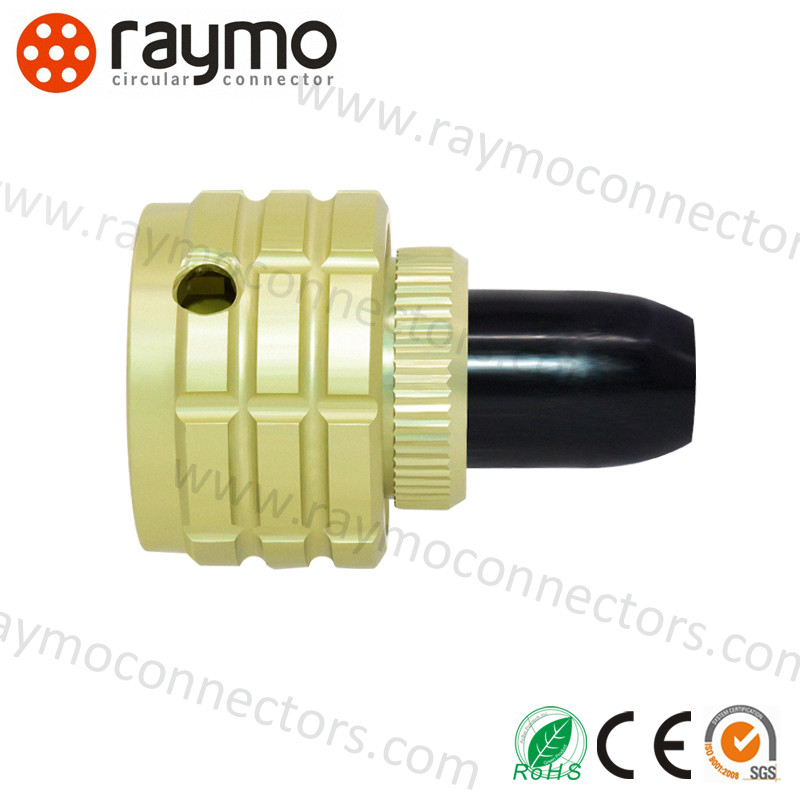

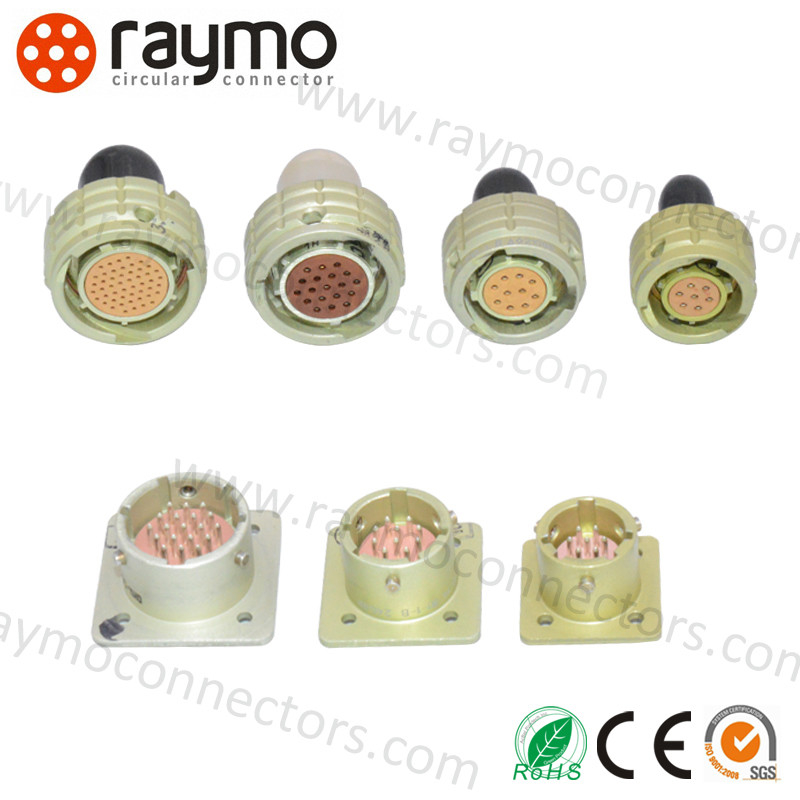

ОНЦ-БС-1(2) موصل كهربائي دائري من سلسلة OHS ، تعتمد طريقة التوصيل توصيل الحربة ، وشكل توصيل نهاية جزء التلامس ملحوم ، يتميز prct بخصائص التوصيل والفصل السريع ، والحجم الصغير ، والكثافة العالية ، ومقاومة البيئة الجيدة ، والموثوقية العالية ، والمقبس بدون ملحق الذيل ، يمكن للمقبس أن يأخذ ملحق ذيل بلاستيكي مستقيم ، مناسب لدائرة التيار المستمر.
في نفس الوقت ، يمكن مطابقته وتبادله مع الأجزاء الأصلية من سلسلة ОНЦ-БС-1(2) الروسية.
Соединители ОНЦ-БС-1(2)، предназначены для работы в электрических цепях постоянного,
переменного (частотой до 3 МГц) и импульсного токов.
Соединители ОНЦ-БС-1(2) состоят из герметичной приборной вилки и негерметичной кабельной
розетки для объемного монтажа، имеют многошпоночную поляризацию корпусов، защищающую
от несанкционированного сочления.
Сочление соединителей – байонетное.
Вилки изготавливаются без кожуха، розетки с прямым пластмассовым кожухом.
Схемы расположения контактов، количество и диаметры контактов приведены в таблице 1.
Покрытие контактов в соединителях: ОНЦ-БС-1 - серебро، ОНЦ-БС-2 – золото.
Соединители изготавливаю для внутреннего монтажа во всеклиматическом исполнения в
соответствии с техническими условиями бР0.364.030 ТУ، (приемка “5”).
| المؤشر | القيمة |
| مقاومة التلامس | ≤5mΩ |
| مقاومة العزل | ≥1000MΩ (في ظل الظروف العادية) |
| درجة الحرارة المحيطة | - 60 درجة مئوية ~ 85 درجة مئوية |
| الاهتزاز | 1-5000HZ 20g |
| التأثير | 1000 جرام (مرة واحدة) ؛ 100 جرام (مرات متعددة) ؛ |
| قطر التلامس | Φ1.0mm |
| الحياة الميكانيكية | أدخل وافصل 250 مرة |
| ساعات العمل | 5000 ساعة |
| حجم الغلاف القياسي | رقم الاتصال | التيار العامل لجهة الاتصال الفردية (A) | إجمالي التيار (A) | جهد التشغيل (V) |
| 10 | 4 | 3.7 | 15 | 250 |
| 12 | 7 | 3.1 | 22 | 250 |
| 14 | 10 | 3 | 30 | 250 |
| 18 | 19 | 2.1 | 40 | 250 |
| 22 | 32 | 1.8 | 60 | 250 |
| 27 | 50 | 1.5 | 75 | 250 |
| OHS | B | C | 1(2) | 4(10) | B(P) | 1(2) | 1(2,3) | B |
| دائري | حربة | صغير جدًا | 1 طلاء فضي ، 2 طلاء ذهبي | رقم الاتصال / حجم الغلاف القياسي | B - مقبس مربع (دبوس) ، P - قابس دائري (مقبس) | 1. بدون ملحق الذيل 2. مع ملحق ذيل مستقيم غير محمي | موضع المفتاح | كل الأحوال الجوية |
| رقم الجزء الروسي. | رقم الجزء الصيني. | رقم جزء أمبينول. |
| ОНЦ-БС-1-4/10-В1-1-В | OHS-BC-1-4/10-B1-1-В | ONTS-BS-1-4/10-V1-1-V |
| ОНЦ-БС-1-7/12-В1-1-В | OHS-BC-1-7/12-B1-1-В | ONTS-BS-1-7/12-V1-1-V |
| ОНЦ-БС-1-10/14-В1-1-В | OHS-BC-1-10/14-B1-1-В | ONTS-BS-1-10/14-V1-1-V |
| ОНЦ-БС-1-19/18-В1-1-В | OHS-BC-1-19/18-B1-1-В | ONTS-BS-1-19/18-V1-1-V |
| ОНЦ-БС-1-32/22-В1-1-В | OHS-BC-1-32/22-B1-1-В | ONTS-BS-1-32/22-V1-1-V |
| ОНЦ-БС-1-50/27-В1-1-В | OHS-BC-1-50/27-B1-1-В | ONTS-BS-1-50/27-V1-1-V |
| رقم الجزء الروسي. | رقم الجزء الصيني. | رقم جزء أمبينول. |
| ОНЦ-БС-1-4/10-Р12-1-В | OHS-BC-1-4/10-P2-1-В | ONTS-BS-1-4/10-R12-1-V |
| ОНЦ-БС-1-7/12-Р12-1-В | OHS-BC-1-7/12-P2-1-В | ONTS-BS-1-7/12-R12-1-V |
| ОНЦ-БС-1-10/14-Р12-1-В | OHS-BC-1-10/14-P2-1-В | ONTS-BS-1-10/14-R12-1-V |
| ОНЦ-БС-1-19/18-Р12-1-В | OHS-BC-1-19/18-P2-1-В | ONTS-BS-1-19/18-R12-1-V |
| ОНЦ-БС-1-32/22-Р12-1-В | OHS-BC-1-32/22-P2-1-В | ONTS-BS-1-32/22-R12-1-V |
| ОНЦ-БС-1-50/27-Р12-1-В | OHS-BC-1-50/27-P2-1-В | ONTS-BS-1-50/27-R12-1-V |
