| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | RAYMO |
| إصدار الشهادات: | CE/ROHS/REACH/SGS/ISO9001 |
| رقم الموديل: | онц-1-4/10-B1-1-B |
| الحد الأدنى لكمية: | 5pcs |
| الأسعار: | 5.6-20.3 |
| تفاصيل التغليف: | حقيبة PE والكرتون |
| وقت التسليم: | 5-7 أيام العمل |
| القدرة على العرض: | 50000pcs/شهر |
| مسلسل: | OHS Series Bayonet Ultra-Small Connector | رقم الموديل: | OHS-BC-1-4/10-B1-1-B |
|---|---|---|---|
| حجم القشرة: | 10.12.14.18.22.27 | الاتصالات: | 4.7.10.19.32.50 |
| طريقة الاتصال: | اتصال حربة | مادة الصدفة: | علاج سطح سبيكة الألومنيوم |
| مادة الاتصال: | سبيكة النحاس مع الطلاء الذهب/الفضة | عازل: | الباكليت |
| صالة: | لحام | درجة الحرارة المحيطة: | -60 إلى +200 درجة مئوية |
| الحياة: | IP67500 مرات | ||
| إبراز: | 4 دبوس ذكر سوكت OHS,ONS-بس-1-4/10-B1-1-ب وصلة,онц-1-4/10-B1-1-B |
||
جميع أنواع الموصلات الدائرية من الشركة المصنعة للمعدات الأصلية في الصين

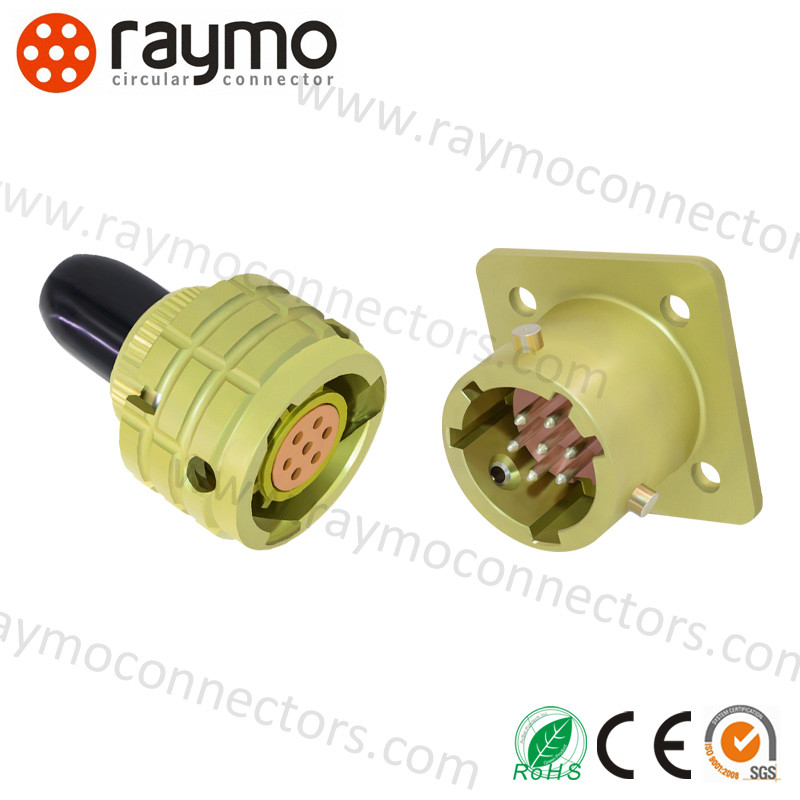

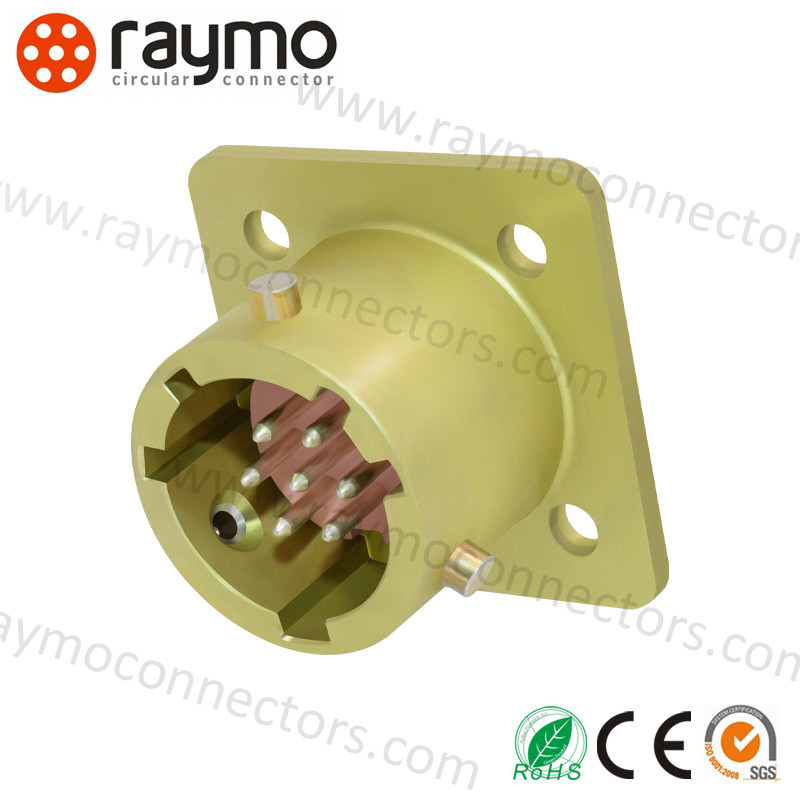

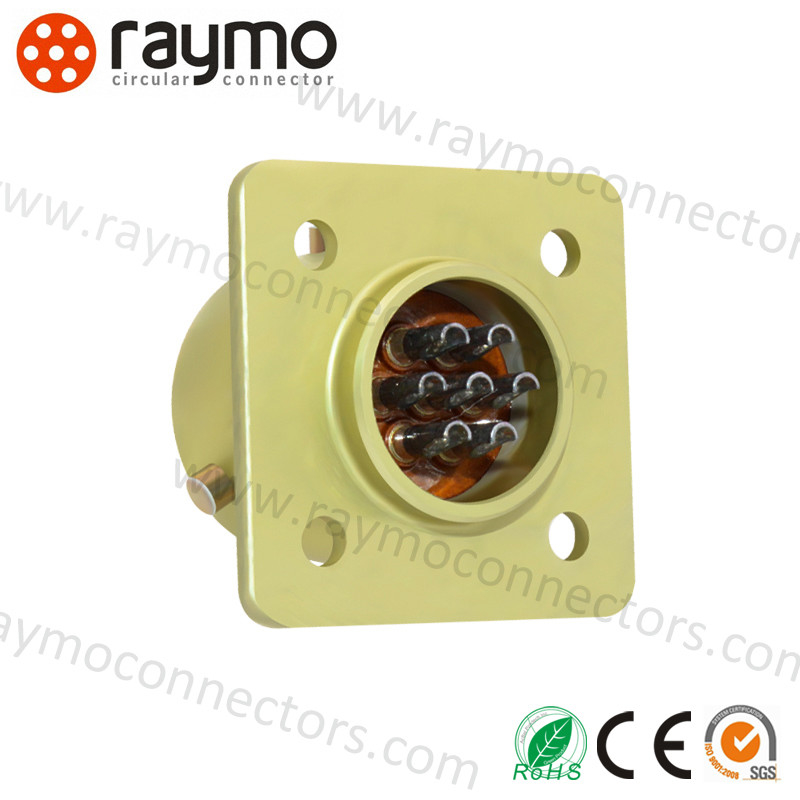

ОНЦ-БС-1(2) موصل كهربائي دائري من سلسلة OHS، طريقة التوصيل تعتمد على التوصيل بالباينت، شكل نهاية جزء التلامس هو اللحام، يتميز المنتج بخصائص التوصيل والفصل السريع، الحجم الصغير، الكثافة العالية، المقاومة البيئية الجيدة، الموثوقية العالية، المقبس بدون ملحق ذيل، يمكن للقابس أن يأخذ ملحق ذيل بلاستيكي مستقيم، مناسب لدوائر التيار المستمر والمتردد.
في الوقت نفسه، يمكن مطابقته وتبادله مع الأجزاء الأصلية من سلسلة ОНЦ-БС-1(2) الروسية.
موصلات ОНЦ-БС-1(2) مخصصة للعمل في الدوائر الكهربائية للتيار المستمر،
المتردد (بتردد يصل إلى 3 ميجاهرتز) والتيارات النبضية.

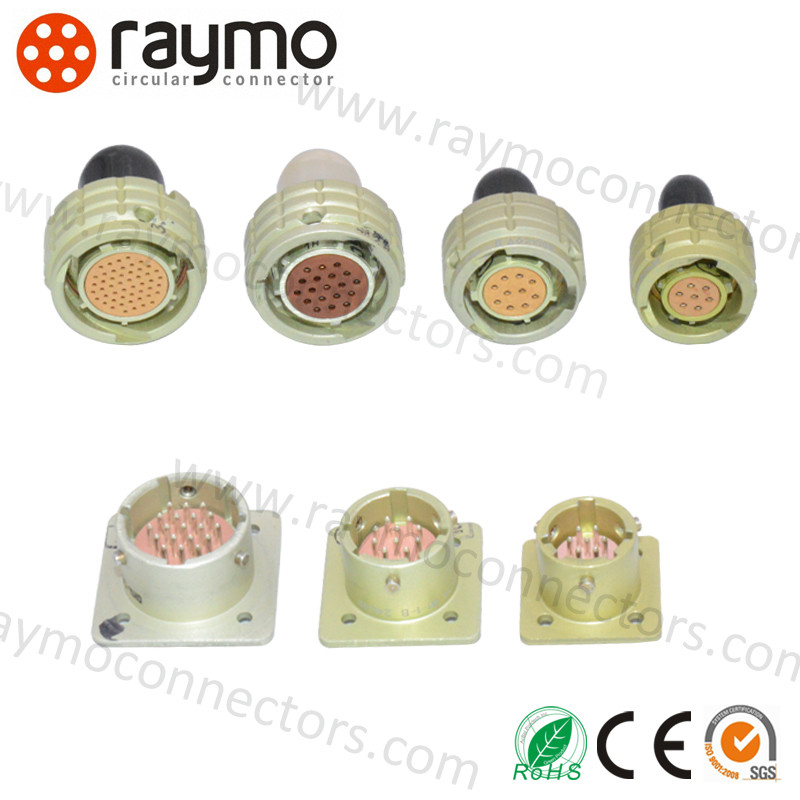

تتكون موصلات ОНЦ-БС-1(2) من قابس محكم الغلق وغير محكم الغلق
مقابس للتركيب بالجملة، تتميز بتعددية أقطاب جسم الموصل، مما يحمي
من التوصيل غير المصرح به.
توصيل الموصلات - باينت.
القوابس مصنوعة بدون أغلفة، والمقابس مع أغلفة بلاستيكية مستقيمة.
مخططات توزيع الملامسات، عدد وقطر الملامسات موضحة في الجدول 1.
طلاء الملامسات في الموصلات: ОНЦ-БС-1 - فضي، ОНЦ-БС-2 - ذهبي.
أقوم بتصنيع موصلات للتركيب الداخلي في جميع الظروف المناخية
وفقًا للمتطلبات الفنية БР0.364.030 ТУ، (القبول "5").
| المؤشر | القيمة |
| مقاومة التلامس | ≤5mΩ |
| مقاومة العزل | ≥1000MΩ (في الظروف العادية) |
| درجة حرارة البيئة المحيطة | - 60°C~85°C |
| الاهتزاز | 1-5000 هرتز 20 جرام |
| الصدمة | 1000 جرام (مرة واحدة)؛ 100 جرام (عدة مرات)؛ |
| قطر الملامس | Φ1.0 مم |
| العمر الميكانيكي | إدخال وفصل 250 مرة |
| ساعات العمل | 5000 ساعة |
| حجم الغلاف القياسي | عدد الملامسات | تيار العمل للملامس الواحد (أ) | إجمالي التيار (أ) | جهد التشغيل (فولت) |
| 10 | 4 | 3.7 | 15 | 250 |
| 12 | 7 | 3.1 | 22 | 250 |
| 14 | 10 | 3 | 30 | 250 |
| 18 | 19 | 2.1 | 40 | 250 |
| 22 | 32 | 1.8 | 60 | 250 |
| 27 | 50 | 1.5 | 75 | 250 |
| OHS | B | C | 1(2) | 4(10) | B(P) | 1(2) | 1(2,3) | B |
| دائري | باينت | صغير جداً | 1 طلاء فضي، 2 طلاء ذهبي | عدد الملامسات / حجم الغلاف القياسي | B - مقبس مربع (دبوس)، P - قابس دائري (مقبس) | 1. بدون ملحق ذيل 2. مع ملحق ذيل مستقيم غير محمي | موضع المفتاح | جميع الأحوال الجوية |
| رقم الجزء الروسي | رقم الجزء الصيني | رقم جزء Amphenol |
| ОНЦ-БС-1-4/10-В1-1-В | OHS-BC-1-4/10-B1-1-В | ONTS-BS-1-4/10-V1-1-V |
| ОНЦ-БС-1-7/12-В1-1-В | OHS-BC-1-7/12-B1-1-В | ONTS-BS-1-7/12-V1-1-V |
| ОНЦ-БС-1-10/14-В1-1-В | OHS-BC-1-10/14-B1-1-В | ONTS-BS-1-10/14-V1-1-V |
| ОНЦ-БС-1-19/18-В1-1-В | OHS-BC-1-19/18-B1-1-В | ONTS-BS-1-19/18-V1-1-V |
| ОНЦ-БС-1-32/22-В1-1-В | OHS-BC-1-32/22-B1-1-В | ONTS-BS-1-32/22-V1-1-V |
| ОНЦ-БС-1-50/27-В1-1-В | OHS-BC-1-50/27-B1-1-В | ONTS-BS-1-50/27-V1-1-V |
| رقم الجزء الروسي | رقم الجزء الصيني | رقم جزء Amphenol |
| ОНЦ-БС-1-4/10-Р12-1-В | OHS-BC-1-4/10-P2-1-В | ONTS-BS-1-4/10-R12-1-V |
| ОНЦ-БС-1-7/12-Р12-1-В | OHS-BC-1-7/12-P2-1-В | ONTS-BS-1-7/12-R12-1-V |
| ОНЦ-БС-1-10/14-Р12-1-В | OHS-BC-1-10/14-P2-1-В | ONTS-BS-1-10/14-R12-1-V |
| ОНЦ-БС-1-19/18-Р12-1-В | OHS-BC-1-19/18-P2-1-В | ONTS-BS-1-19/18-R12-1-V |
| ОНЦ-БС-1-32/22-Р12-1-В | OHS-BC-1-32/22-P2-1-В | ONTS-BS-1-32/22-R12-1-V |
| ОНЦ-БС-1-50/27-Р12-1-В | OHS-BC-1-50/27-P2-1-В | ONTS-BS-1-50/27-R12-1-V |
شركة SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED كشركة محترفة في تصميم وتصنيع جميع أنواع الموصلات والكابلات الخاصة، تراكمت لديها خبرة غنية في تطوير وإنتاج أنواع مختلفة من الكابلات وموصلاتها المتصلة. مع كابلات RED/Teradek Bond/ARRI Camera، كابلات طاقة كاميرات Canon / Sony، كابلات SDI، كابلات USB، كابلات الفيديو، كابلات CCD... نوفر خدمات OEM/ODM مختلفة تخدم تطبيقات ومتطلبات مختلفة.
تُستخدم منتجاتنا على نطاق واسع في أنواع مختلفة من البيئات والتطبيقات القاسية، مثل أجهزة التحكم الصناعية، والمعدات الطبية، ومعدات القياس والفحص، والمعدات الصوتية والمرئية والصناعية، وما إلى ذلك. علاوة على ذلك، تتمتع بتوافق ممتاز مع العديد من الموردين الرائدين.
نحن نلتزم دائمًا بروح الابتكار، ونواصل تقديم سلاسل منتجات جديدة تشمل M5، M8، M9، M12، M16، M23 وغيرها من موصلات البيانات. مع شهادات IP68، ISO9001، Rohs، CE، REACH المعتمدة.
يمكن تخصيص جميع الموصلات حسب طلب العميل!
نقدم دعمًا فنيًا وخدمة شاملة لموصلاتنا الدائرية بالدفع والسحب. يتمتع فريقنا بخبرة عالية في تقديم الحلول الفنية لمختلف التطبيقات.
فريقنا متاح لمساعدة العملاء في التركيب واستكشاف الأخطاء وإصلاحها. كما نقدم المساعدة في الموقع والتدريب لضمان قدرة العملاء على استخدام المنتج بأقصى إمكاناته.
نحن ملتزمون بتقديم خدمة عملاء ممتازة وفريقنا متاح على مدار الساعة طوال أيام الأسبوع للإجابة على أي أسئلة أو تقديم الدعم الفني.
كما نقدم مجموعة واسعة من خدمات ما بعد البيع، مثل تمديدات الضمان وترقيات المنتجات.
إذا كانت لديك أي أسئلة أو احتجت إلى أي مساعدة، فلا تتردد في الاتصال بنا.
س1. هل يمكنني الحصول على عينة؟
نعم، نرحب بطلب العينة لاختبار وفحص الجودة. بعض العينات مجانية، ويجب دفع بعض العينات مقدمًا وسيتم استرداد التكلفة بعد طلبات إضافية.
س2. ماذا عن وقت الإنتاج؟
لدينا مخزون، تسليم سريع أقل من 5000 قطعة.
س3. كيف تشحن البضائع وكم يستغرق وصولها؟
غالبًا ما نشحن عن طريق DHL، UPS، FedEx، TNT، SF أو EMS. يستغرق الوصول عادة 3-5 أيام.
س4. هل يتوفر OEM؟
نعم. لدينا خبرة غنية وقدرة جيدة على تحويل تصميمك وفكرتك إلى منتج حقيقي، وعادة ما يستغرق الأمر حوالي 20 إلى 30 يومًا للمنتج الجديد من تصميم القالب إلى الإنتاج النهائي.
