| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | RAYMO |
| إصدار الشهادات: | CE/ROHS/REACH/SGS/ISO9001 |
| رقم الموديل: | онц-1-4/10-D-1-1-- |
| الحد الأدنى لكمية: | 5pcs |
| الأسعار: | 3-5USD |
| تفاصيل التغليف: | حقيبة PE والكرتون |
| وقت التسليم: | 5-7 أيام العمل |
| القدرة على العرض: | 50000pcs/شهر |
| مسلسل: | OHS Series Bayonet Ultra-Small Connector | رقم الموديل: | OHS-BC-1-4/10-B1-1-B |
|---|---|---|---|

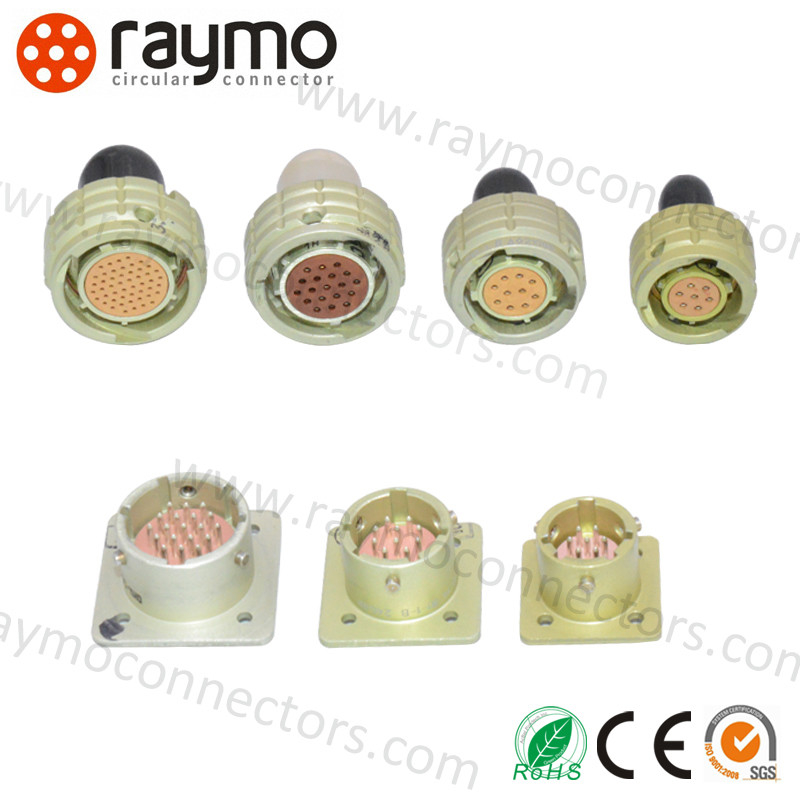

| حجم القشرة: | 10.12.14.18.22.27 | الاتصالات: | 4.7.10.19.32.50 |
| طريقة الاتصال: | اتصال حربة | مادة الصدفة: | علاج سطح سبيكة الألومنيوم |
| مادة الاتصال: | سبيكة النحاس مع الطلاء الذهب/الفضة | عازل: | الباكليت |
| صالة: | لحام | درجة الحرارة المحيطة: | -60 إلى +200 درجة مئوية |
| الحياة: | 500 مرة | ||
| إبراز: | اتصال المقصورة المتعددة الصغر,ONS-BS-1-4/10-V1-1-V,онц-1-4/10-D-1-1--,ОНЦ-БС-1-4/10-В1-1-В Connector,ОНЦ-БС-1-4/10-В1-1-В |
||
جميع أنواع المكونات الدائرية من مصنع OEM في الصين
أونس-بس-1 ((2) سلسلة OHS الاتصال الكهربائي الدائري، وتعتمد طريقة الاتصال اتصال البهام، يتم لحام شكل اتصال نهاية جزء الاتصال،يمتلك بريكت خصائص الاتصال والفصل السريع، الحجم الصغير، الكثافة العالية، المقاومة البيئية جيدة، موثوقية عالية، المقبس دون توصيل الذيل، يمكن أن تأخذ سدادة التوصيل البلاستيكية مباشرة الذيل، مناسبة للدائرة التيار المتردد.
في الوقت نفسه ، يمكن تطابقها وتبادلها مع الأجزاء الأصلية من سلسلة ОНЦ-БС-1 ((2) الروسية.
مصممة للعمل في السلاسل الكهربائية الدائمة
التيار المتغير (مع تردد يصل إلى 3 ميجارتز) و التيار الاندفاعي.
الاتصالات أونس-بس-1 ((2) تتكون من أجهزة مغلقة وسلسلة غير مغلقة
الزهارات للتركيب الحجمية ، لديها استقطاب متعدد الشبكات للهياكل ، حماية
من العضوية غير المصرح بها.

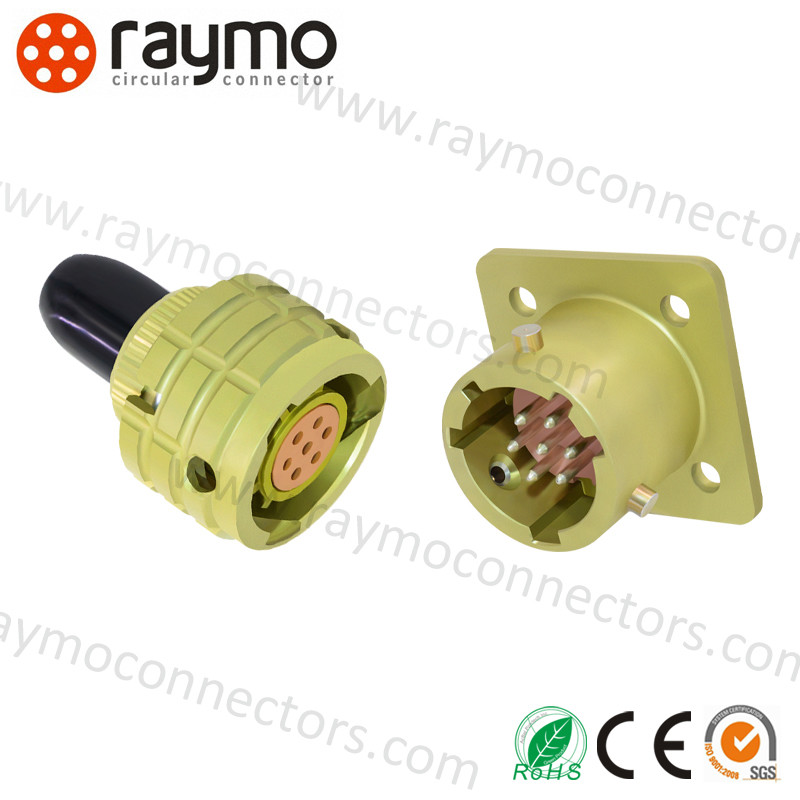

التشابك بين الجهازين

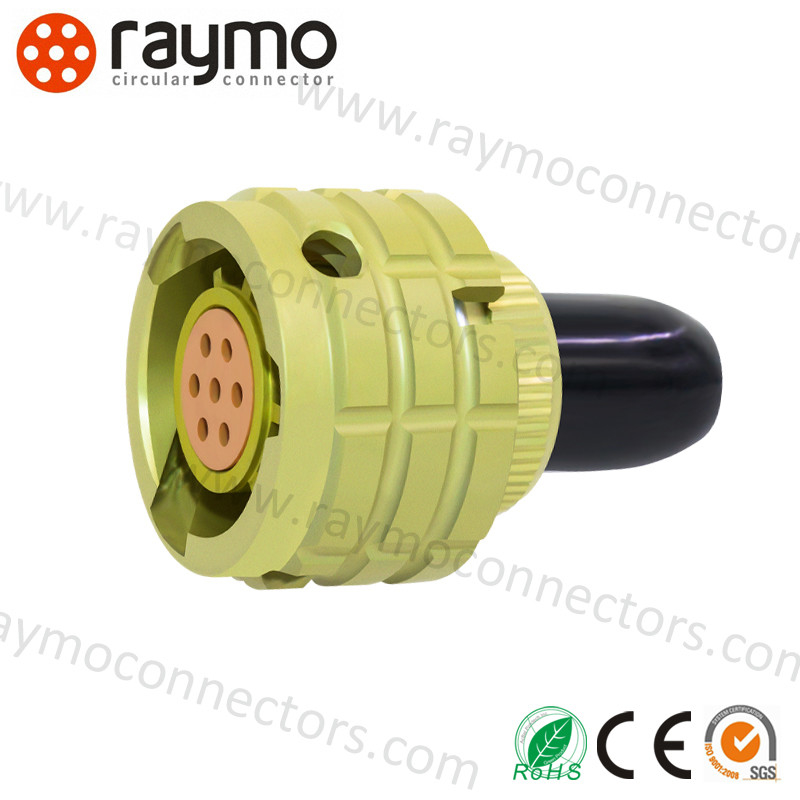

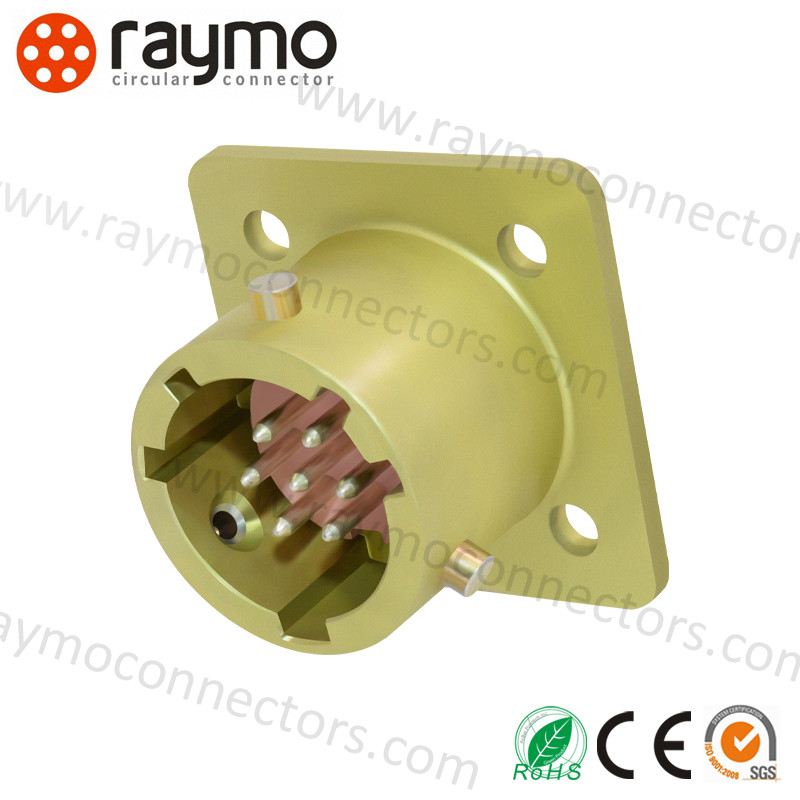

الشوكات تصنع بدون جلد ، والفوارق ذات الجلد البلاستيكي المستقيم.
مخططات موقع الاتصالات وكمية وقطر الاتصالات приведены в таблице 1.
تغطية الاتصالات في الاتصالات: أونس-بوس-1 - فضة، أونس-بوس-2 الذهب.
أُصنع المُوصّلات للتركيب الداخلي في أداء كلّيّ المناخ
وفقًا للشروط التقنية لـ (بي آر 0)364.030 تو، (تقبل ₹5 ₹).
| مؤشر | القيمة |
| مقاومة الاتصال | ≤5mΩ |
| مقاومة العزل | ≥ 1000MΩ (في ظروف طبيعية) |
| درجة حرارة البيئة | - 60°C ~ 85°C |
| اهتزاز | 1-5000 هرتز 20 غرام |
| التأثير | 1000g ((مرة واحدة) ؛ 100g ((عدة مرات) ؛ |
| قطر الاتصال | Φ1.0mm |
| الحياة الميكانيكية | إدخال وإزالة 250 مرة |
| ساعات العمل | 5000 ساعة |
| حجم القشرة القياسية | رقم الاتصال | التيار العامل من جهة اتصال واحدة (A) | التيار الكلي (أ) | الجهد التشغيلي ((V) |
| 10 | 4 | 3.7 | 15 | 250 |
| 12 | 7 | 3.1 | 22 | 250 |
| 14 | 10 | 3 | 30 | 250 |
| 18 | 19 | 2.1 | 40 | 250 |
| 22 | 32 | 1.8 | 60 | 250 |
| 27 | 50 | 1.5 | 75 | 250 |
| السلامة والسلامة في العمل | ب | ج | 1 ((2) | 4 ((10) | ب ((ب)) | 1 ((2) | 1 ((2,3) | ب |
| دائرية | المبارزة | صغير جداً | 1 صبغ الفضة، 2 صبغ الذهب | رقم الاتصال / الحجم القياسي للقشرة | B - مربع المستقبل (البطاقة) ، P - مغلق دائري (المقبس) | 1بدون إرفاق الذيل مع إرفاق ذيل مستقيم غير محمي | الموقف الرئيسي | كل الطقس |
| الجزء الروسي رقم | الجزء الصيني رقم | أمفينول رقم الجزء |
| أونس-بس-1-4/10-ب1-1-ب | OHS-BC-1-4/10-B1-1-В | ONTS-BS-1-4/10-V1-1-V |
| أونس-بس-1-7/12-ب1-1-ب | OHS-BC-1-7/12-B1-1-В | ONTS-BS-1-7/12-V1-1-V |
| أونس-بس-1-10/14-ب1-1-ب | OHS-BC-1-10/14-B1-1-В | أونتس-BS-1-10/14-V1-1-V |
| أونس-بس-1-19/18-ب1-1-ب | OHS-BC-1-19/18-B1-1-В | (أونتس-بي إس-1-19/18-في1-1-في) |
| أونس-بس-1-32/22-ب1-1-ب | OHS-BC-1-32/22-B1-1-В | أونتس-BS-1-32/22-V1-1-V |
| أونس-بس-1-50/27-ب1-1-ب | OHS-BC-1-50/27-B1-1-В | أونتس-BS-1-50/27-V1-1-V |
| الجزء الروسي رقم | الجزء الصيني رقم | أمفينول رقم الجزء |
| أونس-بس-1-4/10-ر12-1-ب | OHS-BC-1-4/10-P2-1-В | ONTS-BS-1-4/10-R12-1-V |
| أونس-بس-1-7/12-ر12-1-ب | OHS-BC-1-7/12-P2-1-В | أونتس-BS-1-7/12-R12-1-V |
| أونس-بس-1-10/14-ر12-1-ب | OHS-BC-1-10/14-P2-1-В | أونتس-BS-1-10/14-R12-1-V |
| أونس-بس-1-19/18-ر12-1-ب | OHS-BC-1-19/18-P2-1-В | أونتس-BS-1-19/18-R12-1-V |
| أونس-بس-1-32/22-ر12-1-ب | OHS-BC-1-32/22-P2-1-В | أونتس-BS-1-32/22-R12-1-V |
| أونس-بس-1-50/27-ر12-1-ب | OHS-BC-1-50/27-P2-1-В | ONTS-BS-1-50/27-R12-1-V |
شركة شينزين رايمو للتكنولوجيا الإلكترونية المحدودة كمحترف في تصميم وتصنيع جميع أنواع الموصلات والكابلات الخاصةوقد تراكمت خبرة غنية في التطوير والإنتاج لأنواع الكابلات ومتكيفات المكونات ذات الصلة..مع كابل الكاميرا الاحمر / Teradek Bond / ARRI ، كابل طاقة الكاميرا كانون / سوني ، كابل SDI ، كابل USB ، كابل الفيديو ، كابل CCD...نحن نقدم خدمات مختلفة OEM / ODM تخدم تطبيقات ومتطلبات مختلفة.
تستخدم منتجاتنا على نطاق واسع في أنواع من البيئة القاسية والتطبيقات، مثل أجهزة التحكم الصناعية، والمعدات الطبية، وتقييم وتفتيش المعدات، والمعدات الصوتية والبصرية والعسكرية,وما إلى ذلك، لديها توافق ممتاز مع العديد من الموردين الرائدين.
نحن دائما نلتزم بروح الابتكار، ومواصلة إدخال سلسلة جديدة من المنتجات تشمل M5،M8،M9،M12،M16،M23 وغيرها من موصلات البيانات.
جميع المكونات يمكن تخصيصها حسب طلبات العملاء
نحن نقدم دعمًا تقنيًا وشغلاً شاملًا لمصالحنا الدائرية للدفع والسحب. فريقنا ذو خبرة عالية في توفير حلول تقنية لمختلف التطبيقات.
فريقنا متاح لمساعدة العملاء في التثبيت وإصلاح المشاكل.كما نقدم المساعدة والتدريب في الموقع لضمان أن العملاء قادرون على استخدام المنتج إلى أقصى حد ممكن.
نحن ملتزمون بتقديم خدمة عملاء ممتازة وفريقنا متاح على مدار الساعة للإجابة على أي أسئلة أو تقديم الدعم الفني.
كما نقدم مجموعة واسعة من خدمات ما بعد البيع، مثل تمديد الضمان وتحديث المنتجات.
إذا كان لديك أي أسئلة أو تحتاج إلى أي مساعدة، يرجى عدم التردد في الاتصال بنا.
هل يمكنني الحصول على عينة؟
نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة. بعض العينات مجانية ، وبعض العينات يجب دفعها مقدما وسيتم استرداد التكلفة بعد المزيد من الطلب.
س2: ماذا عن وقت التنفيذ؟
لدينا مخزون، تسليم سريع أقل من 5000 قطعة.
س3: كيف تقومون بشحن البضائع وكم من الوقت يستغرق وصولها؟
نحن غالباً ما نشحن بواسطة DHL، UPS، FedEx، TNT، SF أو EMS. عادةً ما يستغرق الوصول 3-5 أيام.
س4: هل هو متاح OEM؟
نعم، لدينا خبرة غنية وقدرة جيدة لوضع تصميمك وفكرة في المنتج الحقيقي، عادة ما يستغرق حوالي 20 إلى 30 يوما للمنتج الجديد من تصميم القالب إلى المنتج النهائي.
