| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | RAYMO |
| إصدار الشهادات: | CE/ROHS/REACH/SGS/ISO9001 |
| رقم الموديل: | онц-1-7/12-DR1-1- |
| الحد الأدنى لكمية: | 5pcs |
| الأسعار: | 3-5USD |
| تفاصيل التغليف: | حقيبة PE والكرتون |
| وقت التسليم: | 5-7 أيام العمل |
| القدرة على العرض: | 50000pcs/شهر |
| مسلسل: | OHS Series Bayonet Ultra-Small Connector | رقم الموديل: | OHS-BC-1-4/10-B1-1-B |
|---|---|---|---|
| حجم القشرة: | 10.12.14.18.22.27 | الاتصالات: | 4.7.10.19.32.50 |
| طريقة الاتصال: | اتصال حربة | مادة الصدفة: | علاج سطح سبيكة الألومنيوم |
| مادة الاتصال: | سبيكة النحاس مع الطلاء الذهب/الفضة | عازل: | الباكليت |
| صالة: | لحام | درجة الحرارة المحيطة: | -60 إلى +200 درجة مئوية |
| الحياة: | 500 مرة | ||
| إبراز: | حربة تثبيت الذيل موصل صغير جدًا,موصل صغير جدًا بحربة بـ 7 سنون,موصل ONC-BS-1-7/12-P12-1-B,7 Pin Bayonet Ultra-small Connector,ОНЦ-БС-1-7/12-P12-1-B Connector |
||
جميع أنواع الموصلات الدائرية من الشركة المصنعة للمعدات الأصلية في الصين

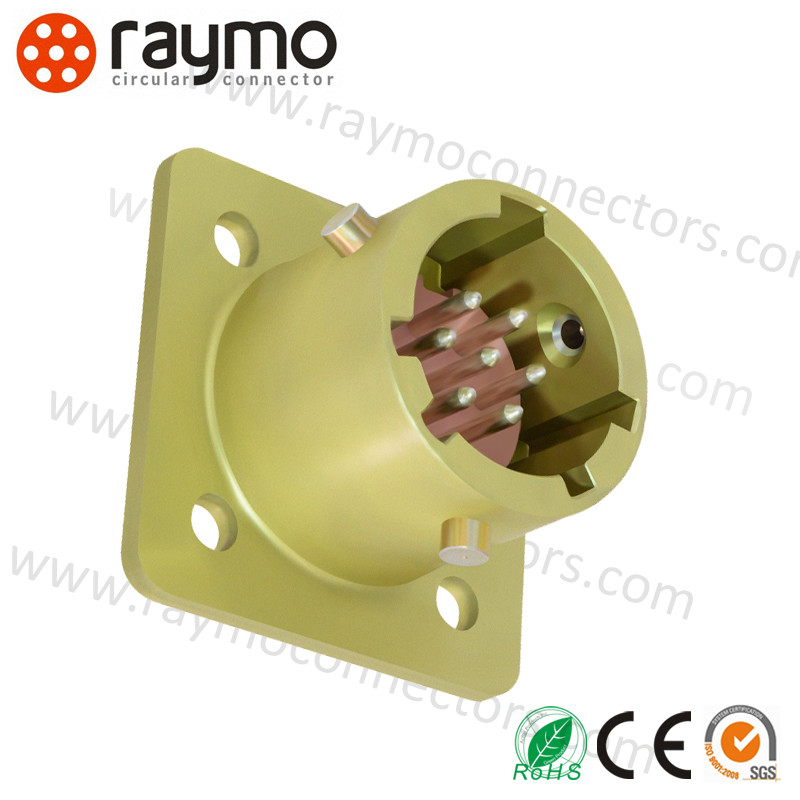

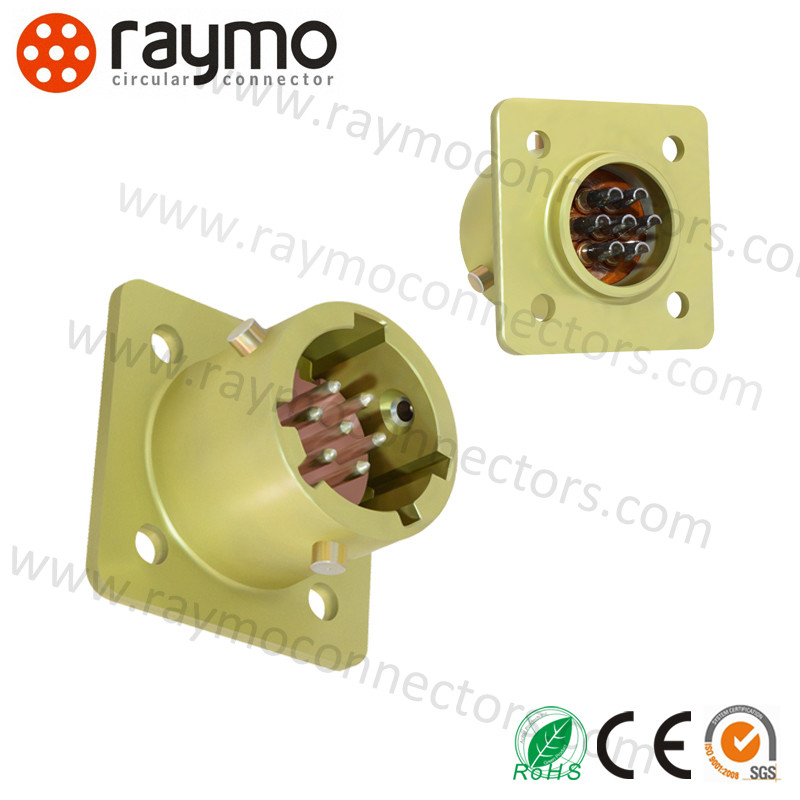

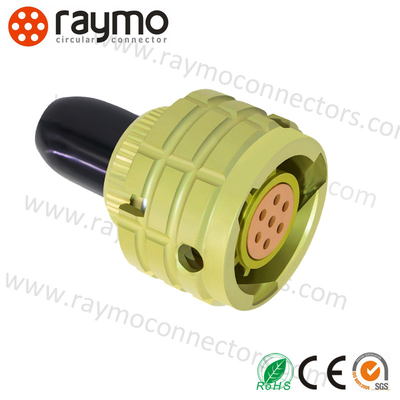

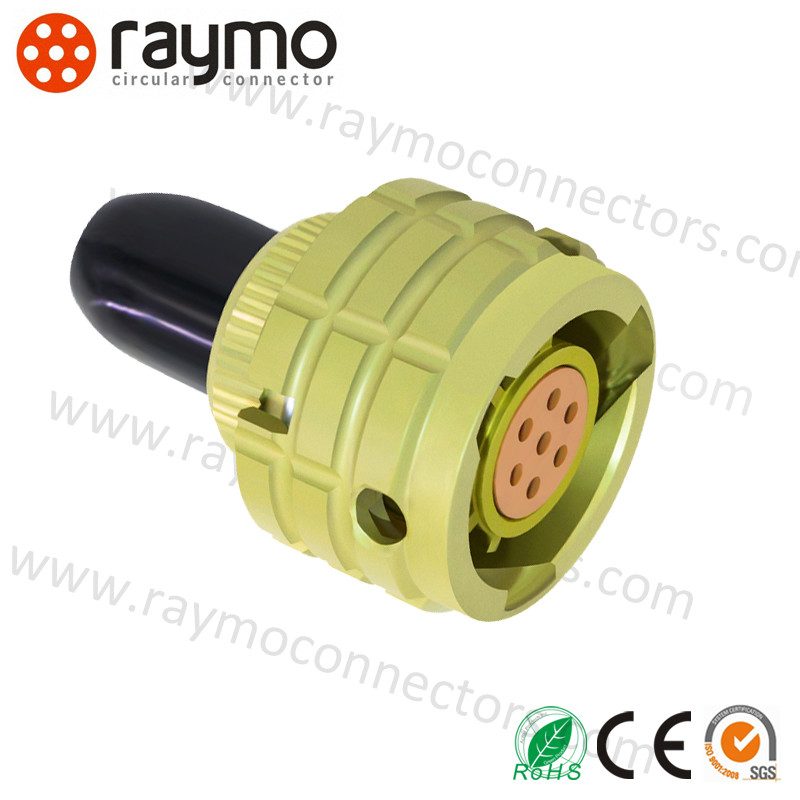

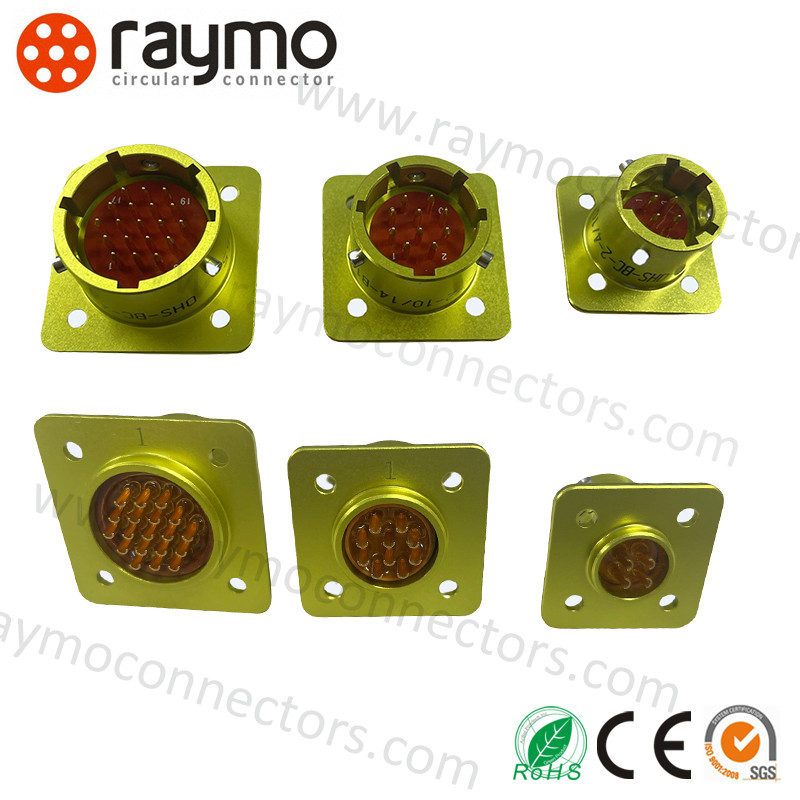

ОНЦ-БС-1(2) موصل كهربائي دائري من سلسلة OHS ، تعتمد طريقة التوصيل توصيل الحربة ، وشكل توصيل نهاية جزء التلامس ملحوم ، يتميز المنتج بخصائص التوصيل والفصل السريع ، والحجم الصغير ، والكثافة العالية ، ومقاومة البيئة الجيدة ، والموثوقية العالية ، والمقبس بدون ملحق ذيل ، يمكن للقابس أن يأخذ ملحق ذيل بلاستيكي مستقيم ، مناسب لدائرة التيار المستمر.
في نفس الوقت ، يمكن مطابقته وتبادله مع الأجزاء الأصلية من سلسلة ОНЦ-БС-1(2) الروسية.
تم تصميم موصلات ОНЦ-БС-1(2) للعمل في الدوائر الكهربائية ذات التيار المستمر.
متناوب (حتى 3 ميجاهرتز) والتيارات النبضية.
تتكون موصلات ОНЦ-БС-1(2) من أغطية محكمة الإغلاق وكابلات غير محكمة الإغلاق.
مقابس للتركيب الكلي ، ولها استقطاب متعدد.
محمي من التداخل غير المرغوب فيه.
اتصال الموصلات - حربة.
يتم تصنيع الأغطية بدون طلاء ، والمقابس ذات طلاء معدني.
يتم تقديم مخططات جهات الاتصال وعددها وأقطار جهات الاتصال في الجدول 1.
طلاء جهات الاتصال في الموصلات: ОНЦ-БС-1 - فضي ، ОНЦ-БС-2 - ذهبي.
يتم تصنيع الموصلات للاستخدام الداخلي في الامتثال للشروط الفنية BR0.364.030 TU ، (قبول “5”).
عسكري
| القيمة | مقاومة التلامس |
| ≤5mΩ | مقاومة العزل |
| ≥1000MΩ (في الظروف العادية) | درجة الحرارة المحيطة |
| - 60 درجة مئوية ~ 85 درجة مئوية | الاهتزاز |
| 1-5000 هرتز 20 جرام | تأثير |
| 1000 جرام (مرة واحدة) ؛ 100 جرام (مرات متعددة) ؛ | قطر التلامس |
| Φ1.0mm | العمر الميكانيكي |
| أدخل وافصل 250 مرة | ساعات العمل |
| 5000 ساعة | تيار التشغيل ، جهد التشغيل لـ |
| رقم الاتصال | تيار العمل الفردي (أ) | إجمالي التيار (أ) | جهد التشغيل (فولت) | 10 |
| 3 | 3.7 | 15 | 250 | وصف النموذج |
| 7 | 3.1 | 22 | 32 | وصف النموذج |
| 10 | 3 | 30 | 250 | وصف النموذج |
| 19 | 2.1 | 40 | 250 | وصف النموذج |
| 32 | 1.8 | 60 | 250 | وصف النموذج |
| 50 | 1.5 | 75 | 250 | وصف النموذج |
| B | دائري | 1(2) | 1(2,3) | B(P) | 1(2) | 1(2,3) | B | دائري |
| حربة | صغير جدا | 1 طلاء فضي ، 2 طلاء ذهبي | رقم الاتصال / الحجم القياسي للغلاف | B - مقبس مربع (دبوس) ، P - قابس دائري (مقبس) | 1. بدون ملحق ذيل 2. مع ملحق ذيل مستقيم غير محمي | موضع المفتاح | جميع الأحوال الجوية | النوع: 1- بدون ملحق ذيل لـ |
| رقم الجزء الصيني. | رقم جزء أمبينول. | ОНЦ-БС-1-4/10-Р12-1-В |
| OHS-BC-1-4/10-B1-1-В | ONTS-BS-1-4/10-V1-1-V | ОНЦ-БС-1-7/12-В1-1-В |
| OHS-BC-1-7/12-B1-1-В | ONTS-BS-1-7/12-V1-1-V | ОНЦ-БС-1-10/14-В1-1-В |
| OHS-BC-1-10/14-B1-1-В | ONTS-BS-1-10/14-V1-1-V | ОНЦ-БС-1-19/18-В1-1-В |
| OHS-BC-1-19/18-B1-1-В | ONTS-BS-1-19/18-V1-1-V | ОНЦ-БС-1-32/22-В1-1-В |
| OHS-BC-1-32/22-B1-1-В | ONTS-BS-1-32/22-V1-1-V | ОНЦ-БС-1-50/27-В1-1-В |
| OHS-BC-1-50/27-B1-1-В | ONTS-BS-1-50/27-V1-1-V | النوع: 2- مع ملحق ذيل مستقيم غير محمي لـ |
| رقم الجزء الصيني. | رقم جزء أمبينول. | ОНЦ-БС-1-4/10-Р12-1-В |
| OHS-BC-1-4/10-P2-1-В | ONTS-BS-1-4/10-R12-1-V | ОНЦ-БС-1-7/12-Р12-1-В |
| OHS-BC-1-7/12-P2-1-В | ONTS-BS-1-7/12-R12-1-V | ОНЦ-БС-1-10/14-Р12-1-В |
| OHS-BC-1-10/14-P2-1-В | ONTS-BS-1-10/14-R12-1-V | ОНЦ-БС-1-19/18-Р12-1-В |
| OHS-BC-1-19/18-P2-1-В | ONTS-BS-1-19/18-R12-1-V | ОНЦ-БС-1-32/22-Р12-1-В |
| OHS-BC-1-32/22-P2-1-В | ONTS-BS-1-32/22-R12-1-V | ОНЦ-БС-1-50/27-Р12-1-В |
| OHS-BC-1-50/27-P2-1-В | ONTS-BS-1-50/27-R12-1-V | معلومات الشركة موصلات ОНЦ-БС العسكرية |
تستخدم منتجاتنا على نطاق واسع في أنواع البيئات والتطبيقات القاسية ، مثل أجهزة التحكم الصناعية ، والمعدات الطبية ، ومعدات القياس والفحص ، ومعدات الصوت والفيديو ، والجيش ، إلخ. علاوة على ذلك ، فهي تتمتع بتوافق ممتاز مع العديد من الموردين الرائدين.
نحن نلتزم دائمًا بروح الابتكار ، ونستمر في تقديم سلسلة منتجات جديدة تتضمن M5 و M8 و M9 و M12 و M16 و M23 وغيرها من موصلات البيانات. مع شهادة IP68 و ISO9001 و Rohs و CE و REACH المعتمدة.
تخصيص موصلات ОНЦ-БС العسكرية:
دعم وخدمات موصلات ОНЦ-БС العسكرية:
فريقنا متاح لمساعدة العملاء في التثبيت واستكشاف الأخطاء وإصلاحها والإصلاحات. نقدم أيضًا المساعدة والتدريب في الموقع لضمان قدرة العملاء على استخدام المنتج بأقصى إمكاناته.
نحن ملتزمون بتقديم خدمة عملاء ممتازة وفريقنا متاح على مدار الساعة طوال أيام الأسبوع للإجابة على أي أسئلة أو تقديم الدعم الفني.
نحن نقدم أيضًا مجموعة واسعة من خدمات ما بعد البيع ، مثل تمديد الضمان وترقيات المنتج.
إذا كانت لديك أي أسئلة أو كنت بحاجة إلى أي مساعدة ، فيرجى عدم التردد في الاتصال بنا.
الأسئلة الشائعة:
نعم ، نرحب بطلب عينة لاختبار الجودة والتحقق منها. بعض العينات مجانية ، وبعض العينات يجب دفعها مقدمًا وسيتم استرداد التكلفة بعد مزيد من الطلبات.
س 2. ماذا عن المهلة الزمنية للإنتاج؟
لدينا مخزون ، تسليم سريع أقل من 5000 قطعة.
س 3. كيف تقوم بشحن البضائع وكم من الوقت يستغرق وصولها؟
غالبًا ما نقوم بالشحن عن طريق DHL أو UPS أو FedEx أو TNT أو SF أو EMS. يستغرق الوصول عادةً من 3 إلى 5 أيام.
س 4. هل OEM متاح؟
نعم. لدينا خبرة غنية وقدرة جيدة على وضع التصميم والفكرة الخاصة بك في منتج حقيقي ، وعادة ما يستغرق الأمر حوالي 20 إلى 30 يومًا للمنتج الجديد من تصميم القالب إلى الإنتاج النهائي.
