| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | RAYMO |
| رقم الموديل: | онц-1 (2) |
| الحد الأدنى لكمية: | 5 |
| الأسعار: | USD25 |
| وقت التسليم: | 5-8 أسابيع |
| شروط الدفع: | ر/ر |
| القدرة على العرض: | 2000pcs |
| إبراز: | موصل ONC-BS-1-7/12-P12-1-B,ONC-BS-1(2) موصل صغير جدًا بحربة,موصل صغير جدًا بحربة بـ 7 سنون |
||
|---|---|---|---|
موصل OHS-BC-1(2) Series Bayonet Ultral Small Connector Shell Size 12 7 Pin Female Plug with Tail Attachment (Optional)-OHS-BC-1-7/12-P12-1-Bوصف المنتج صناعي
OHS-BC-1(2)الموصلات:OHS-BC-1(2)
تعتمد موصلات OHS series bayonet ultra-small بشكل أساسي على تكنولوجيا الموصلات الروسية. يستخدم هذا النوع من الموصلات على نطاق واسع في دوائر التيار المستمر والتيار المتردد لمختلف الأجهزة الكهربائية والراديو والتحكم. تتكون من قابس ومقبس، مع مواقع مفاتيح متعددة المستويات للتركيب. وضع الاقتران للموصل هو من نوع الخليج. المقبس لا يحتوي على ملحق ذيل والقابس يحتوي على ملحق ذيل بلاستيكي مستقيم. في الوقت نفسه، يمكن مطابقته وتبادله مع الأجزاء الأصلية من سلسلة OHS-BC-1(2) الروسية.
موصلات OHS-BC-1(2) مصممة للعمل في الدوائر الكهربائية للتيار المستمر،
المتردد (بتردد يصل إلى 3 ميجاهرتز) والتيارات النبضية.
تتكون موصلات OHS-BC-1(2) من قابس محكم الغلق ومقبس غير محكم الغلق للتركيب بالجملة، ولها استقطاب متعدد الأشكال لهياكل الأجزاء، مما يحمي
من التجميع غير المصرح به.
اقتران الموصلات - خليج.
القوابس مصنوعة بدون أغلفة، والمقابس بأغلفة بلاستيكية مستقيمة.
مخططات ترتيب الملامسات، وعددها، وأقطارها موضحة في الجدول 1.
طلاء الملامسات في الموصلات: OHS-BC-1 - فضي، OHS-BC-2 - ذهبي.
أصنع موصلات للتركيب الداخلي في جميع الظروف التشغيلية
وفقًا للمواصفات الفنية BR0.364.030 TU، (القبول "5").

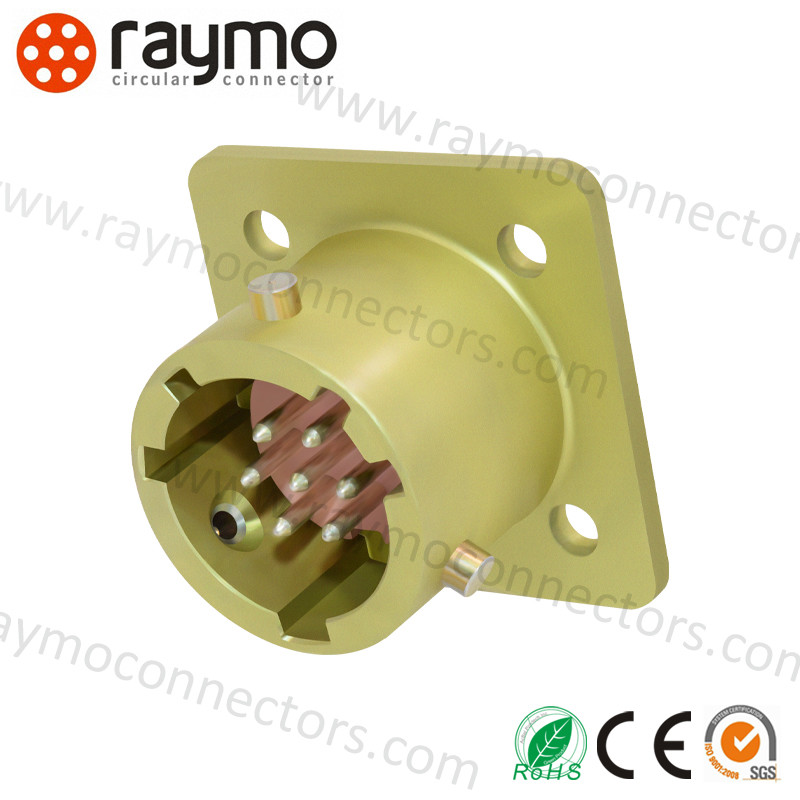

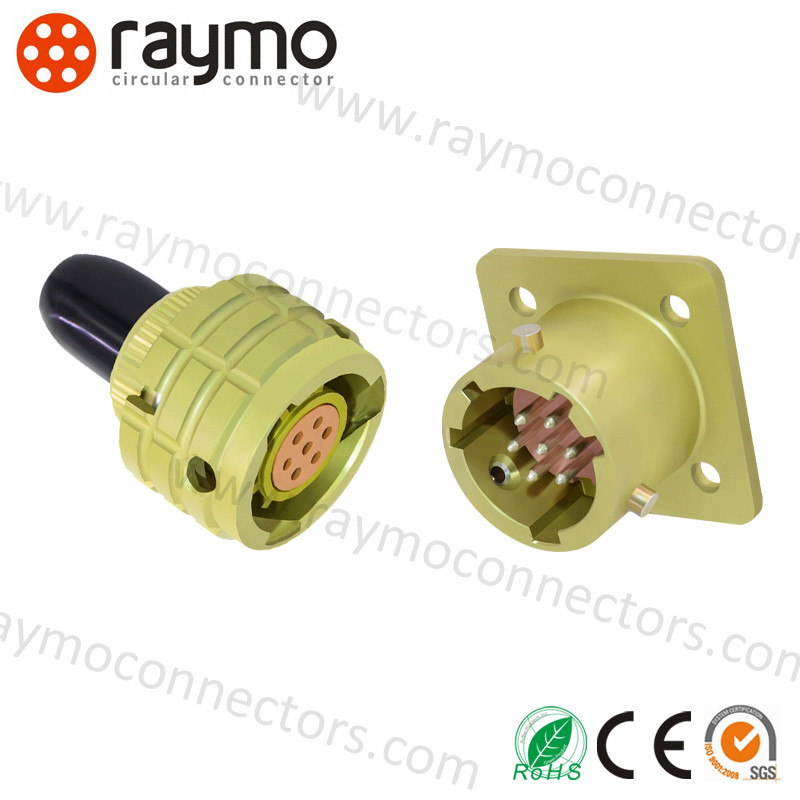

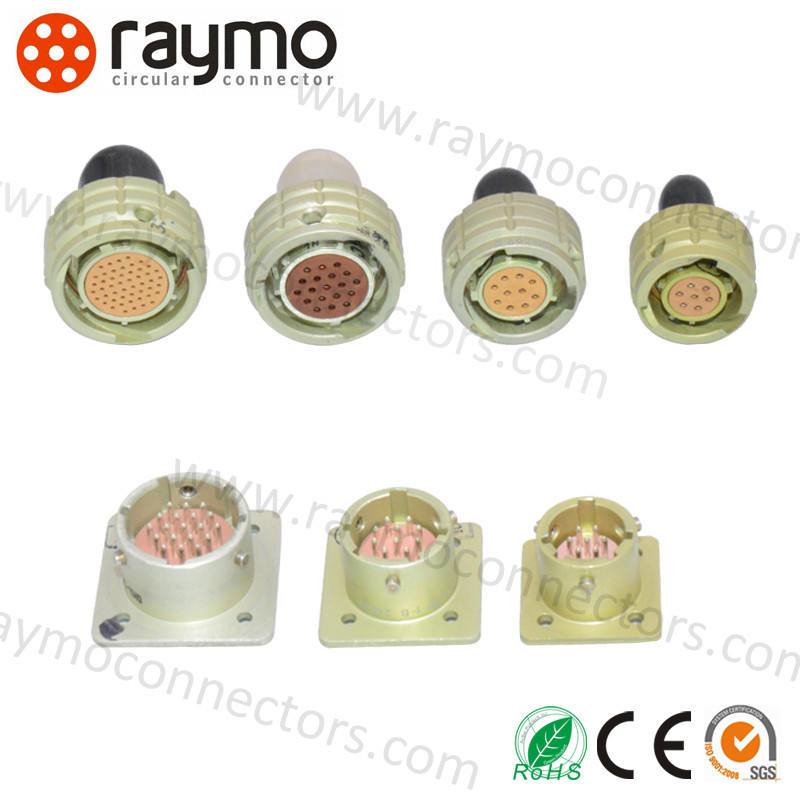

صور المنتجات
ورقة بيانات المنتجات
موصل كهربائي صغير جدًا من سلسلة OHS
| 1. المؤشرات الفنية | عدد الملامسات |
| المؤشر | عدد الملامسات |
| مقاومة التلامس | ≤5mΩ |
| مقاومة العزل | ≥1000MΩ (في الظروف العادية) |
| درجة حرارة البيئة المحيطة | - 60 درجة مئوية ~ 85 درجة مئوية |
| الاهتزاز | 1-5000 هرتز 20 جرام |
| الصدمة | 1000 جرام (مرة واحدة)؛ 100 جرام (عدة مرات)؛ |
| قطر التلامس | Φ1.0 مم |
| العمر الميكانيكي | إدخال وفصل 250 مرة |
| ساعات العمل | 5000 ساعة |
| الضمان | 15 سنة |
| 2. تيار العمل، جهد التشغيل |
|
|
| عدد الملامسات | عدد الملامسات | عدد الملامسات | عدد الملامسات |
| تيار العمل للملامس الواحد (أ) | إجمالي التيار (أ) | جهد التشغيل (فولت) | 10 | 4 |
| 30 | 15 | 250 | 12 | رقم الجزء الصيني |
| 3.1 | 22 | 250 | 1.8 | رقم الجزء الصيني |
| 3 | 30 | 250 | 18 | رقم الجزء الصيني |
| 2.1 | 40 | 250 | 22 | رقم الجزء الصيني |
| 1.8 | 60 | 250 | 27 | رقم الجزء الصيني |

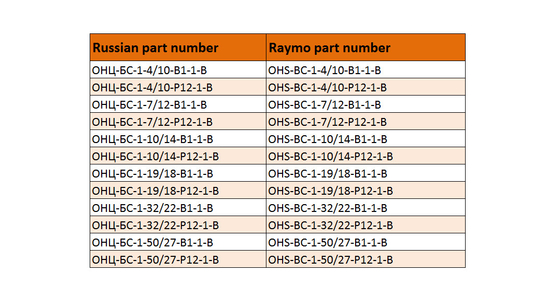

| 1.5 | 75 | 250 | رقم الجزء الروسي | رقم الجزء الصيني |
| OHS-BC-1-4/10-P2-1-B | OHS-BC-1-4/10-P2-1-B |
| OHS-BC-1-7/12-B1-1-B | OHS-BC-1-7/12-B1-1-B |
| OHS-BC-1-10/14-B1-1-B | OHS-BC-1-10/14-B1-1-B |
| OHS-BC-1-19/18-B1-1-B | OHS-BC-1-19/18-B1-1-B |
| OHS-BC-1-32/22-B1-1-B | OHS-BC-1-32/22-B1-1-B |
| OHS-BC-1-50/27-B1-1-B | OHS-BC-1-50/27-B1-1-B |

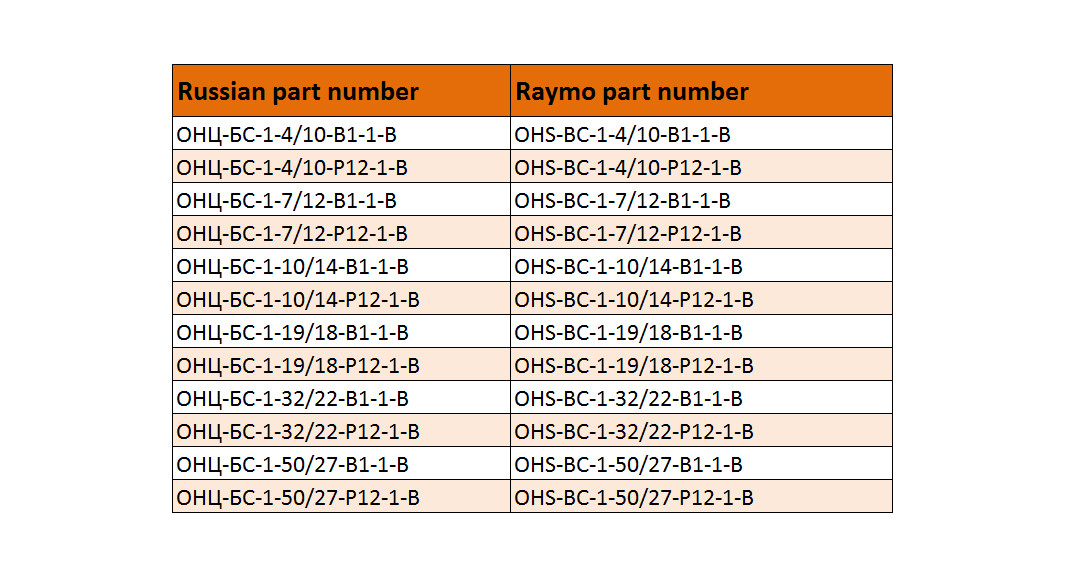

| رقم الجزء الروسي | رقم الجزء الصيني |
| OHS-BC-1-4/10-P2-1-B | OHS-BC-1-4/10-P2-1-B |
| OHS-BC-1-7/12-P2-1-B | OHS-BC-1-7/12-P2-1-B |
| OHS-BC-1-10/14-P2-1-B | OHS-BC-1-10/14-P2-1-B |
| OHS-BC-1-19/18-P2-1-B | OHS-BC-1-19/18-P2-1-B |
| OHS-BC-1-32/22-P2-1-B | OHS-BC-1-32/22-P2-1-B |
| OHS-BC-1-50/27-P2-1-B | OHS-BC-1-50/27-P2-1-B |
| الأسئلة الشائعة | الأسئلة الشائعة حول موصل OHS الروسي |
1.
هل يمكنني الحصول على طلب عينة؟
نعم، نرحب بطلب عينة من موصل 2PM الروسي للاختبار والتحقق من الجودة.2. ما هي شروط الدفع الخاصة بك؟
عادة، نقبل T/T، للطلبات العادية، شروط الدفع هي إيداع 30%، والرصيد المدفوع قبل الشحن.
3. ما هي المهلة الزمنية؟
يستغرق الأمر عادة 10 أيام بعد استلام الدفعة المقدمة.
4.
ما هي شروط التعبئة الخاصة بك؟
يتم تعبئتها في كيس بلاستيكي أولاً، ثم في صندوق صغير، وأخيرًا في علب كبيرة محايدة.5.
ما هي مدة فترة الضمان؟
سنة واحدة بعد التسليم.
