| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | RAYMO |
| رقم الموديل: | онц-1 (2) |
| الحد الأدنى لكمية: | 5 |
| الأسعار: | USD25 |
| وقت التسليم: | 5-8 أسابيع |
| شروط الدفع: | ر/ر |
| القدرة على العرض: | 2000pcs |
| إبراز: | أونس-بس-1 ((2) البايونيت القناة المتصلة صغيرة جدا,قشرة اتصال صغيرة جداً لـ10 دبوس,أونس-بس-1-10/14-ر12-1-ب |
||
|---|---|---|---|
وصف المنتج الصناعيموصل OHS-BC-1(2) الموصلات:
موصل OHS-BC-1(2)
تعتمد موصلات OHS ذات الوصلة السريعة فائقة الصغر بشكل أساسي على تكنولوجيا الموصلات الروسية. يستخدم هذا النوع من الموصلات على نطاق واسع في دوائر التيار المستمر والتيار المتردد لمختلف الأجهزة الكهربائية والإذاعية وأجهزة التحكم. تتكون من قابس ومقبس، مع مواقع مفاتيح متعددة المستويات للتركيب. وضع الاقتران للموصل هو من نوع الوصلة السريعة. المقبس لا يحتوي على ملحق ذيل والقابس يحتوي على ملحق ذيل بلاستيكي مستقيم. في الوقت نفسه، يمكن مطابقته وتبادله مع الأجزاء الأصلية من سلسلة OHS-BC-1(2) الروسية.
موصلات OHS-BC-1(2) مصممة للعمل في الدوائر الكهربائية للتيار المستمر،
المتردد (بتردد يصل إلى 3 ميجاهرتز) والتيارات النبضية.
موصلات OHS-BC-1(2) تتكون من قابس محكم الغلق ومقابس غير محكمة الغلق للتركيب بالجملة، ولها استقطاب متعدد الأقطاب للغلاف، مما يحمي
من التوصيل غير المصرح به.
اقتران الموصلات - وصلة سريعة.
القوابس مصنوعة بدون غلاف، والمقابس بغلاف بلاستيكي مستقيم.
مخططات توزيع الملامسات، وعددها، وأقطارها موضحة في الجدول 1.
طلاء الملامسات في الموصلات: OHS-BC-1 - فضي، OHS-BC-2 - ذهبي.
أصنع موصلات للتركيب الداخلي في جميع الظروف المناخية
وفقًا للمتطلبات الفنية BR0.364.030 TU، (قبول "5").
نوع الموصل
| مقبس | نوع الملامس |
| ذكر | عدد المواضع |
| 10 سنون | حجم الغلاف |
| 14 | 10 |
| سبيكة نحاسية مطلية بالذهب/الفضة | مواد العزل |
| PPS | مادة الغلاف |
| سبائك الألومنيوم مع معالجة سطحية بالأنودة، سبائك الزنك مع طلاء النيكل (درجة صناعية) | حجم الملامس |
| Φ1.0 | الحد الأقصى للتيار لكل ملامس |
| 3.0 أمبير | مجموع التيارات |
| 30 أمبير | الجهد المقنن |
| 250 فولت | مقاومة الملامس |
| ≤5 ميجا أوم | إنهاء الملامس |
| لحام | نوع التثبيت |
| وصلة سريعة | عدد مرات الإدخال والإزالة |
| 250 | رقم الجزء الروسي |

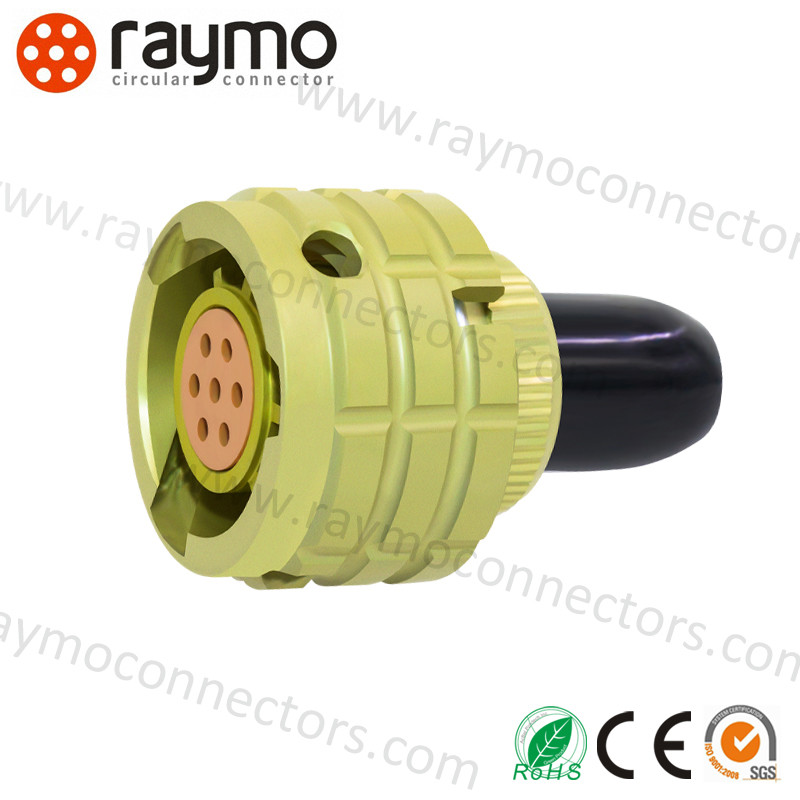

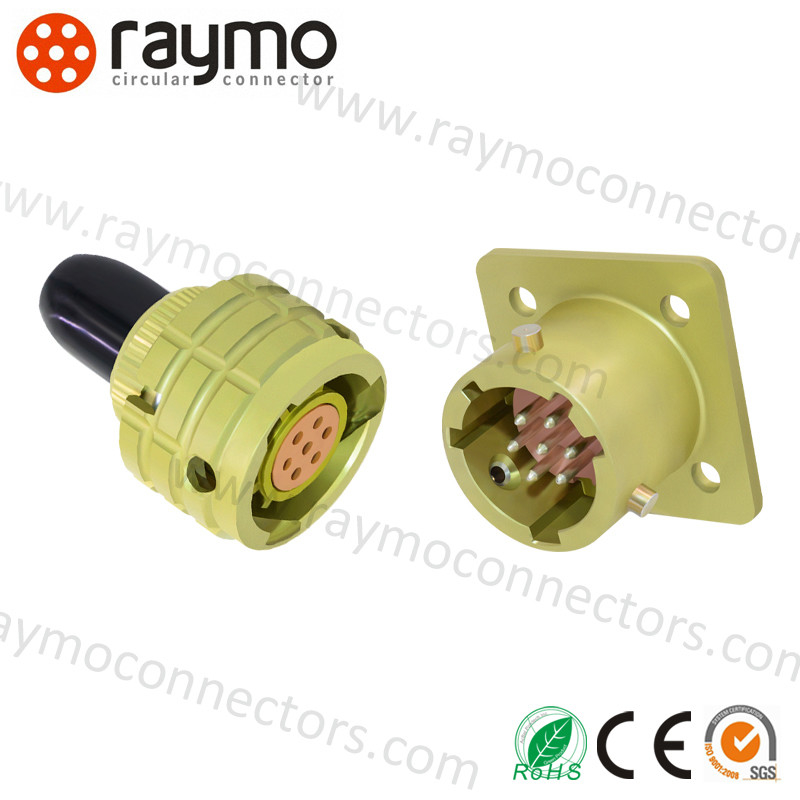

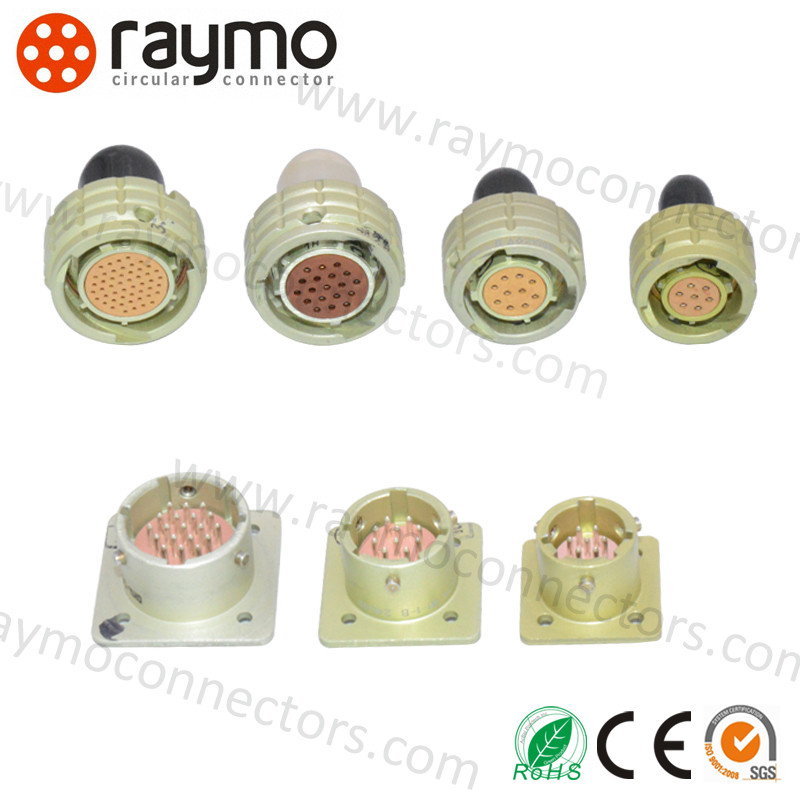

| -60 درجة مئوية – +85 درجة مئوية | صور المنتجات |
ورقة بيانات المنتجات
موصل كهربائي فائق الصغر من سلسلة OHS
|
| حجم الغلاف القياسي |
|
| حجم الغلاف القياسي |
| القيمة | مقاومة الملامس |
| ≤5 ميجا أوم | مقاومة العزل |
| ≥1000 ميجا أوم (في الظروف العادية) | درجة حرارة البيئة المحيطة |
| - 60 درجة مئوية ~ 85 درجة مئوية | الاهتزاز |
| 1-5000 هرتز 20 جرام | الصدمة |
| 1000 جرام (مرة واحدة)؛ 100 جرام (عدة مرات)؛ | قطر الملامس |
| Φ1.0 مم | العمر الميكانيكي |
| إدخال وإزالة 250 مرة | ساعات العمل |
| 5000 ساعة | الضمان |
| 15 سنة | 2. تيار التشغيل، جهد التشغيل |
|
| حجم الغلاف القياسي | حجم الغلاف القياسي | حجم الغلاف القياسي | حجم الغلاف القياسي |
| عدد الملامسات | تيار تشغيل الملامس الواحد (أمبير) | إجمالي التيار (أمبير) | جهد التشغيل (فولت) | 10 |
| 3 | 3.7 | 15 | 250 | رقم الجزء الروسي |
| 7 | 3.1 | 22 | 32 | رقم الجزء الروسي |
| 10 | 3 | 30 | 250 | رقم الجزء الروسي |
| 19 | 2.1 | 40 | 250 | رقم الجزء الروسي |
| 32 | 1.8 | 60 | 250 | رقم الجزء الروسي |
| 50 | 1.5 | 75 | 250 | رقم الجزء الروسي |
| رقم الجزء الصيني | OHS-BC-1-4/10-P2-1-B |
| OHS-BC-1-4/10-B1-1-B | OHS-BC-1-7/12-B1-1-B |
| OHS-BC-1-7/12-B1-1-B | OHS-BC-1-10/14-B1-1-B |
| OHS-BC-1-10/14-B1-1-B | OHS-BC-1-19/18-B1-1-B |
| OHS-BC-1-19/18-B1-1-B | OHS-BC-1-32/22-B1-1-B |
| OHS-BC-1-32/22-B1-1-B | OHS-BC-1-50/27-B1-1-B |
| OHS-BC-1-50/27-B1-1-B | رقم الجزء الروسي |
| رقم الجزء الصيني | OHS-BC-1-4/10-P2-1-B |
| OHS-BC-1-4/10-P2-1-B | OHS-BC-1-7/12-P2-1-B |
| OHS-BC-1-7/12-P2-1-B | OHS-BC-1-10/14-P2-1-B |
| OHS-BC-1-10/14-P2-1-B | OHS-BC-1-19/18-P2-1-B |
| OHS-BC-1-19/18-P2-1-B | OHS-BC-1-32/22-P2-1-B |
| OHS-BC-1-32/22-P2-1-B | OHS-BC-1-50/27-P2-1-B |
| OHS-BC-1-50/27-P2-1-B | الأسئلة الشائعة |
الأسئلة الشائعة حول موصل OHS الروسي
1.
هل يمكنني الحصول على طلب عينة؟نعم، نرحب بطلب عينة من موصل 2PM الروسي للاختبار والتحقق من الجودة.
2. ما هي شروط الدفع الخاصة بك؟
عادة، نقبل T/T. بالنسبة للطلبات العادية، شروط الدفع هي إيداع 30%، ويتم دفع الرصيد قبل الشحن.
3. ما هي المهلة الزمنية؟
يستغرق الأمر عادة 10 أيام بعد استلام الدفعة المقدمة.
4.
ما هي شروط التعبئة الخاصة بك؟يتم تعبئتها في كيس بلاستيكي أولاً، ثم في صندوق صغير، وأخيراً في علب كرتونية كبيرة محايدة.
5.
ما هي مدة فترة الضمان؟سنة واحدة بعد التسليم.
