| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | RAYMO |
| إصدار الشهادات: | CE/ROHS/REACH/SGS/ISO9001 |
| رقم الموديل: | онц-1-32/22/P12-1-ب |
| الحد الأدنى لكمية: | 1pcs |
| الأسعار: | 5.6-20.3 |
| تفاصيل التغليف: | حقيبة PE والكرتون |
| وقت التسليم: | 5-7 أيام العمل |
| القدرة على العرض: | 50000pcs/شهر |
| اسم PRCT: | OHS Series Bayonet Ultra-Small Connector | حجم القشرة: | 10.12.14.18.22.27 |
|---|---|---|---|
| الاتصالات: | 4.7.10.19.32.50 | طريقة الاتصال: | اتصال حربة |
| مادة الصدفة: | علاج سطح سبيكة الألومنيوم | مادة الاتصال: | سبيكة النحاس مع الطلاء الذهب/الفضة |
| عازل: | الباكليت | صالة: | لحام |
| درجة الحرارة المحيطة: | -60 إلى +200 درجة مئوية | الحياة: | 500 مرة |
| إبراز: | онц-1-32/22/P12-1-ب,وصلة OHS المقبس الذكور,رابط OHS 32 دبوسًا |
||
موصلات ONS-BM و ONS-BS - موصلات اقتران يدوي أسطوانية عالية التردد، ذات تركيب داخلي، مع اقتران بايونت، تربط الكابلات بحمل يصل إلى 71 أمبير و 250 فولت. تتميز موصلات ONS-BM بقطر جسم مناسب يبلغ 10 مم، 12 مم، 14 مم، 18 مم، 22 مم، 27 مم، ويمكن أن تحمل من 10 إلى 102 نقطة اتصال بقطر 0.6 مم. تتميز موصلات ONS-BS بقطر جسم مناسب يبلغ 14 مم، 18 مم، 22 مم، ويمكن أن تحمل من 10 إلى 32 نقطة اتصال بقطر 1.0 مم. القابس، أو "الأب"، هو جزء موصل محكم الغلق، والمقبس، أو "الأم"، هو جزء كابل غير محكم الغلق. لتحسين جودة التوصيل، يوفر تصميم الموصل تثبيتًا باستخدام ألسنة. للحصول على فك تشفير كامل لترميز موصلات ONS-BM و ONS-BS، انظر الجداول أدناه مع الخصائص الأساسية. تبلغ مدة ضمان الموصلات ONS-BM و ONS-BS التي تقدمها شركتنا عامين. يتم دعم ذلك بالمستندات اللازمة المتعلقة بالجودة. يعتمد السعر النهائي لموصلات ONS-BM و ONS-BS على الكمية، وفترات التسليم، والشركة المصنعة، وبلد المنشأ، وشكل الدفع.

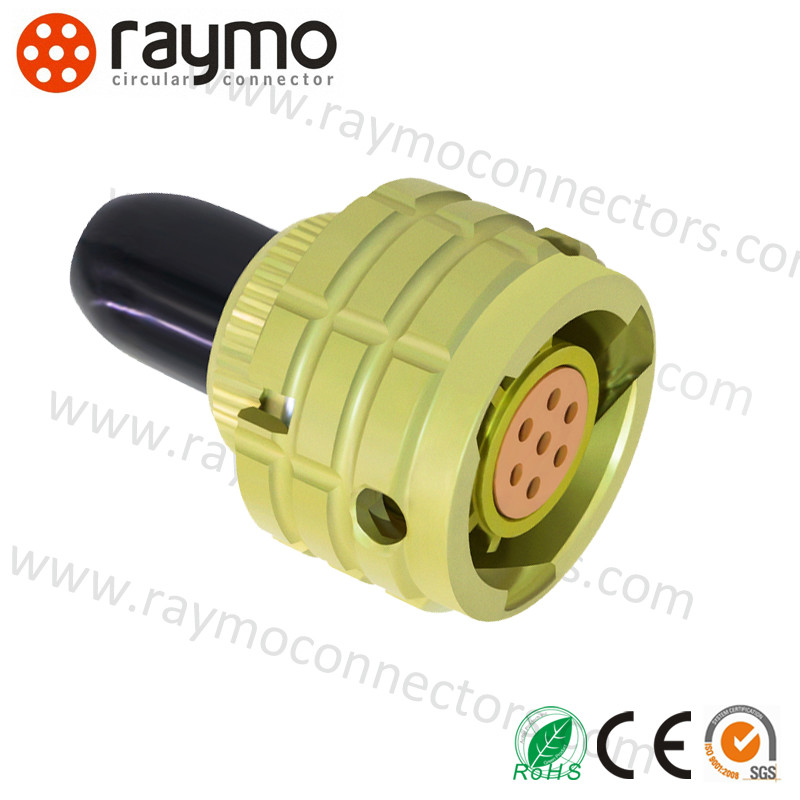

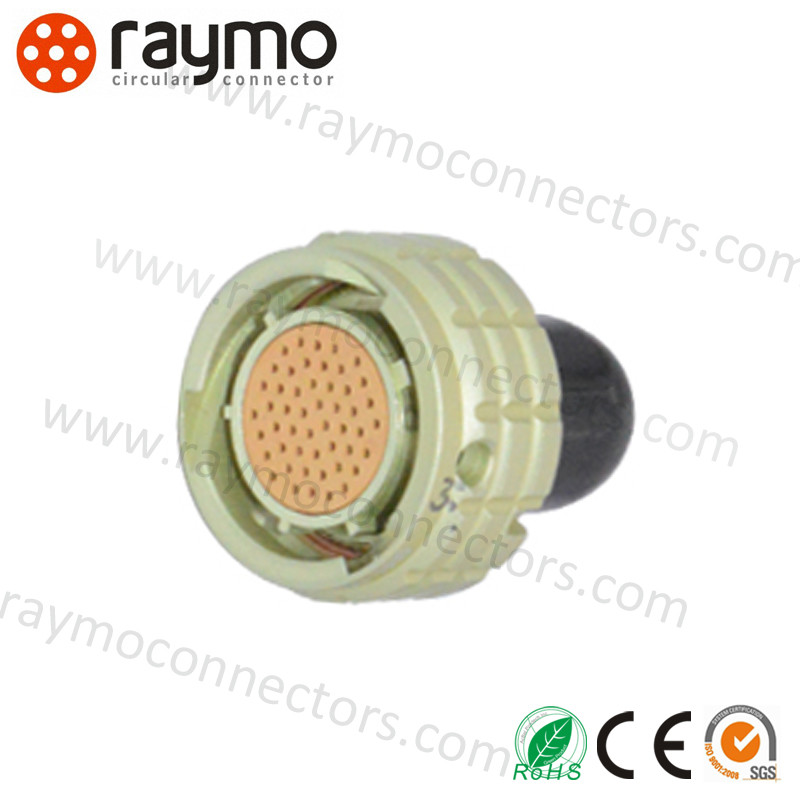

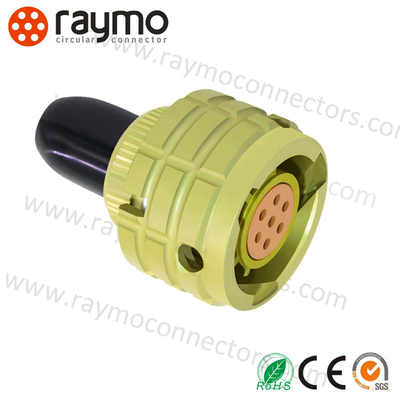

ONS-BS-1(2) موصل كهربائي دائري من سلسلة OHS، يعتمد طريقة التوصيل على اقتران بايونت، وشكل نهاية جزء التلامس هو اللحام، ويتميز المنتج بخصائص التوصيل والفصل السريع، والحجم الصغير، والكثافة العالية، والمقاومة البيئية الجيدة، والموثوقية العالية، والمقبس بدون ذيل، ويمكن للقابس أن يأخذ ذيلًا بلاستيكيًا مستقيمًا، ومناسبًا لدوائر التيار المستمر والمتردد.
في الوقت نفسه، يمكن مطابقته وتبادله مع الأجزاء الأصلية من سلسلة ONS-BS-1(2) الروسية.
| المؤشر | القيمة |
| مقاومة التلامس | ≤5mΩ |
| مقاومة العزل | ≥1000MΩ (في الظروف العادية) |
| درجة الحرارة المحيطة | - 60 درجة مئوية ~ 85 درجة مئوية |
| الاهتزاز | 1-5000 هرتز 20 جرام |
| الصدمة | 1000 جرام (مرة واحدة)؛ 100 جرام (عدة مرات)؛ |
| قطر التلامس | Φ1.0 مم |
| العمر الميكانيكي | إدخال وفصل 250 مرة |
| ساعات العمل | 5000 ساعة |
| حجم الغلاف القياسي | عدد التلامسات | تيار العمل للتلامس الواحد (أ) | التيار الإجمالي (أ) | جهد التشغيل (فولت) |
| 10 | 4 | 3.7 | 15 | 250 |
| 12 | 7 | 3.1 | 22 | 250 |
| 14 | 10 | 3 | 30 | 250 |
| 18 | 19 | 2.1 | 40 | 250 |
| 22 | 32 | 1.8 | 60 | 250 |
| 27 | 50 | 1.5 | 75 | 250 |
| OHS | B | C | 1(2) | 4(10) | B(P) | 1(2) | 1(2,3) | B |

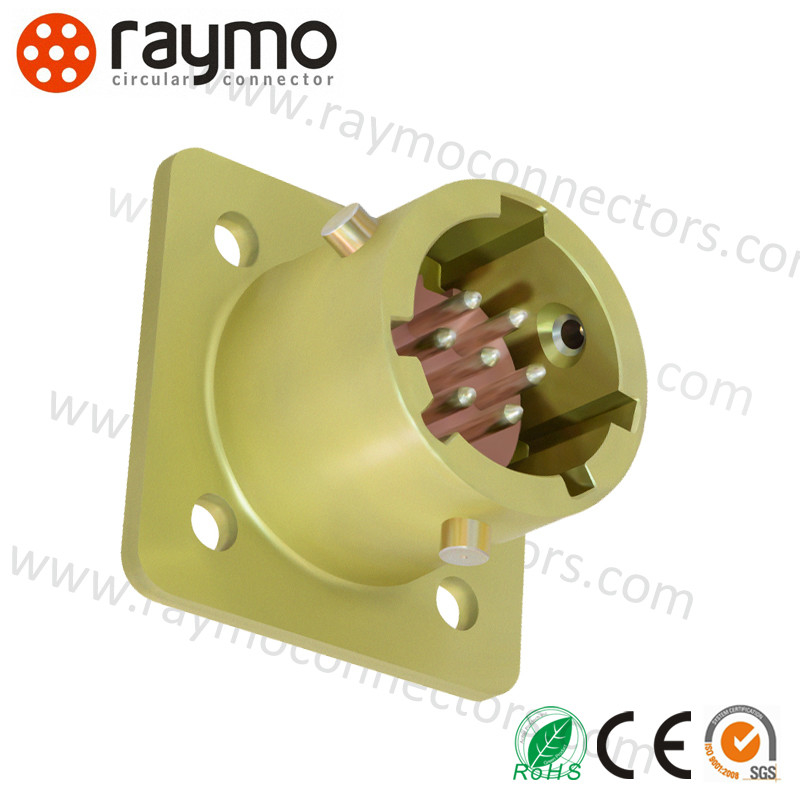

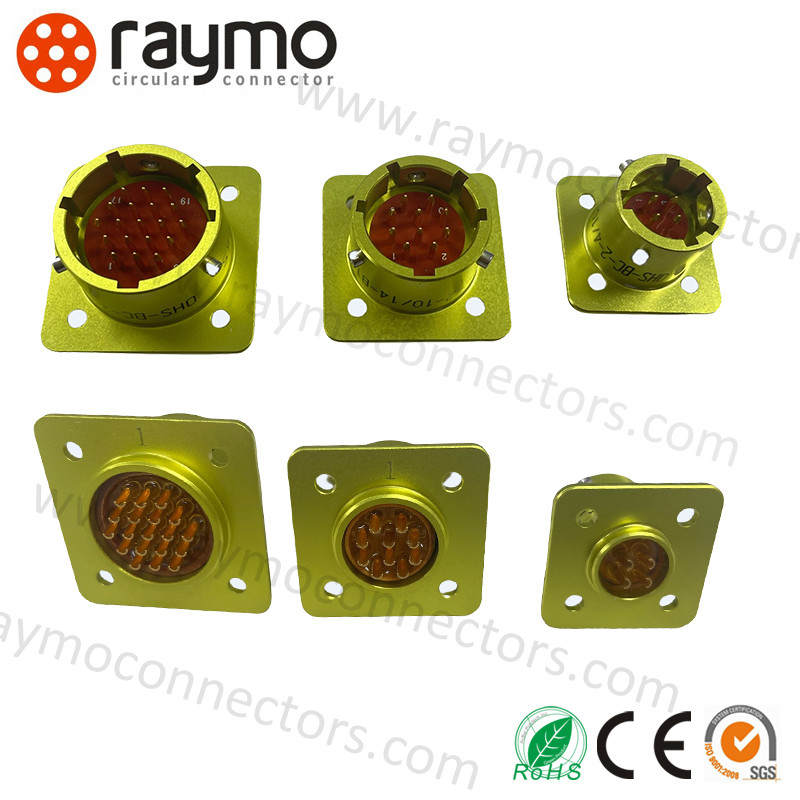

| دائري | بايونت | صغير جدًا | 1 طلاء فضي، 2 طلاء ذهبي | عدد التلامسات / حجم الغلاف القياسي | B - مقبس مربع (دبوس)، P - قابس دائري (مقبس) | 1. بدون ذيل 2. مع ذيل مستقيم غير محمي | موضع المفتاح | جميع الأحوال الجوية |
| رقم الجزء الروسي | رقم جزء RAYMO | رقم جزء Amphenol |
| ONS-BS-1-4/10-B1-1-B | OHS-BC-1-4/10-B1-1-B | ONTS-BS-1-4/10-V1-1-V |
| ONS-BS-1-7/12-B1-1-B | OHS-BC-1-7/12-B1-1-B | ONTS-BS-1-7/12-V1-1-V |
| ONS-BS-1-10/14-B1-1-B | OHS-BC-1-10/14-B1-1-B | ONTS-BS-1-10/14-V1-1-V |
| ONS-BS-1-19/18-B1-1-B | OHS-BC-1-19/18-B1-1-B | ONTS-BS-1-19/18-V1-1-V |
| ONS-BS-1-32/22-B1-1-B | OHS-BC-1-32/22-B1-1-B | ONTS-BS-1-32/22-V1-1-V |
| ONS-BS-1-50/27-B1-1-B | OHS-BC-1-50/27-B1-1-B | ONTS-BS-1-50/27-V1-1-V |
| رقم الجزء الروسي | رقم جزء RAYMO | رقم جزء Amphenol |
| ONS-BS-1-4/10-P2-1-B | OHS-BC-1-4/10-P2-1-B | ONTS-BS-1-4/10-R12-1-V |
| ONS-BS-1-7/12-P2-1-B | OHS-BC-1-7/12-P2-1-B | ONTS-BS-1-7/12-R12-1-V |
| ONS-BS-1-10/14-P2-1-B | OHS-BC-1-10/14-P2-1-B | ONTS-BS-1-10/14-R12-1-V |
| ONS-BS-1-19/18-P2-1-B | OHS-BC-1-19/18-P2-1-B | ONTS-BS-1-19/18-R12-1-V |
| ONS-BS-1-32/22-P2-1-B | OHS-BC-1-32/22-P2-1-B | ONTS-BS-1-32/22-R12-1-V |
| ONS-BS-1-50/27-P2-1-B | OHS-BC-1-50/27-P2-1-B | ONTS-BS-1-50/27-R12-1-V |
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED كشركة محترفة في تصميم وتصنيع جميع أنواع الموصلات والكابلات الخاصة، تراكمت لديها خبرة غنية في تطوير وإنتاج أنواع مختلفة من الكابلات ومحولات الموصلات ذات الصلة. مع كابلات RED/Teradek Bond/ARRI Camera، وكابلات طاقة Canon / Sony Camera، وكابلات SDI، وكابلات USB، وكابلات الفيديو، وكابلات CCD... نقدم خدمات OEM/ODM مختلفة تخدم تطبيقات ومتطلبات مختلفة.
تُستخدم منتجاتنا على نطاق واسع في أنواع مختلفة من البيئات والتطبيقات القاسية، مثل أجهزة التحكم الصناعي، والمعدات الطبية، ومعدات القياس والفحص، والمعدات الصوتية والمرئية والصناعية، وما إلى ذلك. علاوة على ذلك، تتمتع بتوافق ممتاز مع العديد من الموردين الرائدين.
نحن نلتزم دائمًا بروح الابتكار، ونواصل تقديم سلاسل منتجات جديدة تشمل M5، M8، M9، M12، M16، M23 وموصلات بيانات أخرى. مع شهادات IP68، ISO9001، Rohs، CE، REACH المعتمدة.
نحن نقدم دعمًا فنيًا وخدمة شاملة لموصلاتنا الدائرية ذات الدفع والسحب. يتمتع فريقنا بخبرة عالية في تقديم الحلول الفنية لمختلف التطبيقات.
فريقنا متاح لمساعدة العملاء في التركيب واستكشاف الأخطاء وإصلاحها. كما نقدم المساعدة في الموقع والتدريب لضمان قدرة العملاء على استخدام المنتج بأقصى إمكاناته.
نحن ملتزمون بتقديم خدمة عملاء ممتازة وفريقنا متاح على مدار الساعة طوال أيام الأسبوع للإجابة على أي أسئلة أو تقديم الدعم الفني.
كما نقدم مجموعة واسعة من خدمات ما بعد البيع، مثل تمديدات الضمان وترقيات المنتجات.
إذا كانت لديك أي أسئلة أو احتجت إلى أي مساعدة، فلا تتردد في الاتصال بنا.
س1. هل يمكنني الحصول على عينة؟
نعم، نرحب بطلب العينة لاختبار وفحص الجودة. بعض العينات مجانية، ويجب دفع بعض العينات مقدمًا وسيتم استرداد التكلفة بعد الطلب الإضافي.
س2. ماذا عن وقت الإنتاج؟
لدينا مخزون، تسليم سريع أقل من 5000 قطعة.
س3. كيف تشحن البضائع وكم يستغرق وصولها؟
غالبًا ما نشحن عن طريق DHL، UPS، FedEx، TNT، SF أو EMS. يستغرق الوصول عادة 3-5 أيام.
س4. هل يتوفر OEM؟
نعم. لدينا خبرة غنية وقدرة جيدة على تحويل تصميمك وفكرتك إلى منتج حقيقي، وعادة ما يستغرق الأمر حوالي 20 إلى 30 يومًا للمنتج الجديد من تصميم القالب إلى الإنتاج النهائي.
يمكن تخصيص جميع الموصلات حسب طلب العميل!
