| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | RAYMO |
| إصدار الشهادات: | CE/ROHS/REACH/SGS/ISO9001 |
| رقم الموديل: | онц-1-19/18-B1-1-B |
| الحد الأدنى لكمية: | 1pcs |
| الأسعار: | 5.6-20.3 |
| تفاصيل التغليف: | حقيبة PE والكرتون |
| وقت التسليم: | 5-7 أيام العمل |
| القدرة على العرض: | 50000pcs/شهر |
| اسم PRCT: | OHS Series Bayonet Ultra-Small Connector | الاتصالات: | 4.7.10.19.32.50 |
|---|---|---|---|
| حجم القشرة: | 10.12.14.18.22.27 | مادة الصدفة: | علاج سطح سبيكة الألومنيوم |
| طريقة الاتصال: | اتصال حربة | مادة الاتصال: | سبيكة النحاس مع الطلاء الذهب/الفضة |
| عازل: | الباكليت | صالة: | لحام |
| درجة الحرارة المحيطة: | -60 إلى +200 درجة مئوية | الحياة: | 500 مرة |
| إبراز: | أونس-بس-1 ((2) سلسلة المسامير المتعددة الصغر,19Pin ذكر سوكت OHS رابط,онц-1-19/18-B1-1-B,19Pin Male Socket OHS connector,ОНЦ-БС-1-19/18-B1-1-B |
||

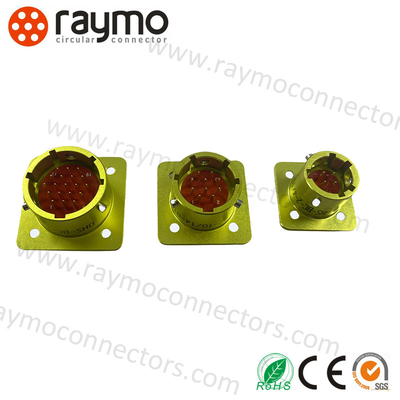

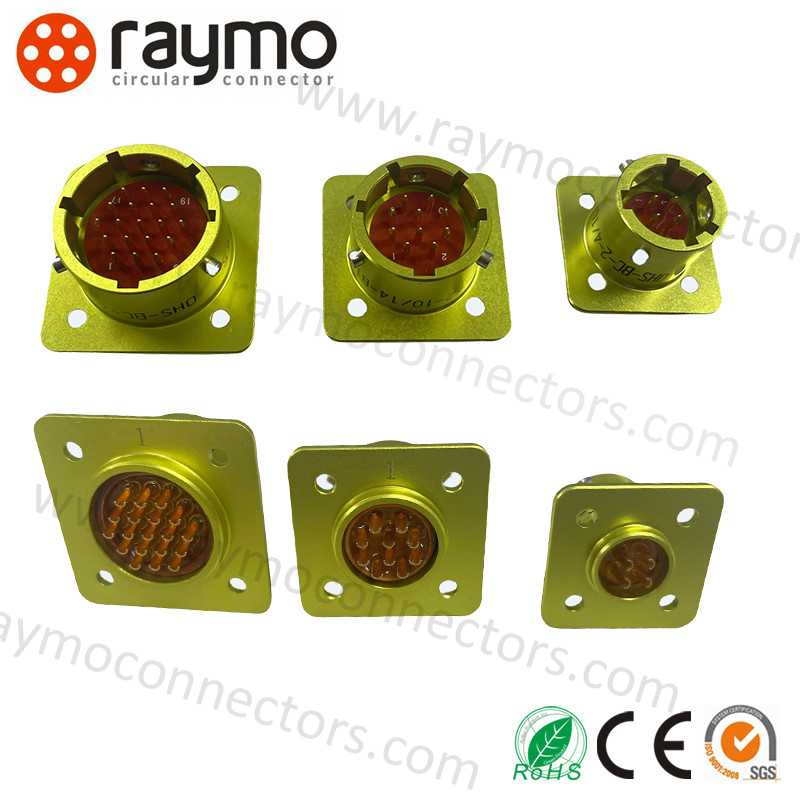

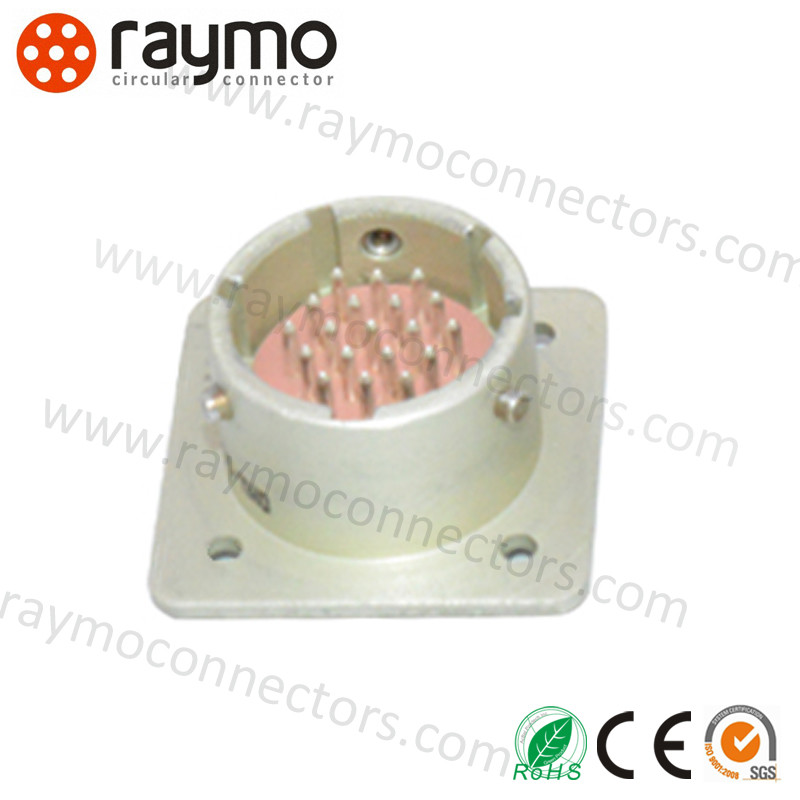

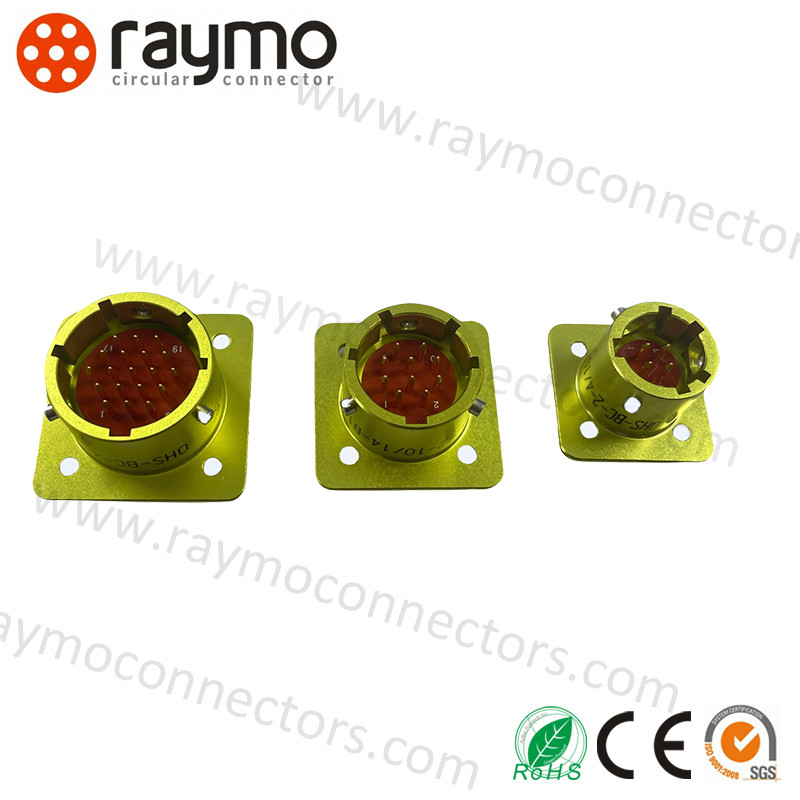

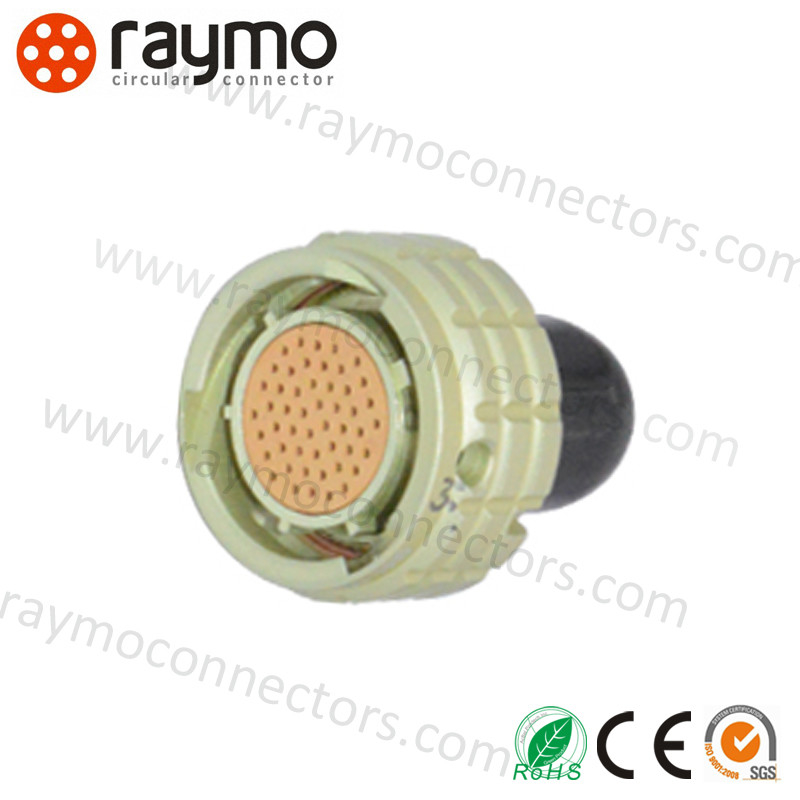

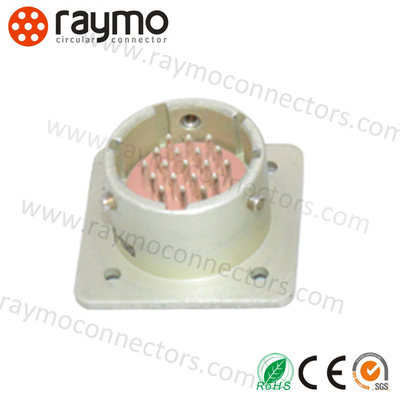

أونس-بس-1 ((2) سلسلة OHS الاتصال الكهربائي الدائري، وتعتمد طريقة الاتصال اتصال البهام، يتم لحام شكل اتصال نهاية جزء الاتصال،يمتلك بريكت خصائص الاتصال والفصل السريع، الحجم الصغير، الكثافة العالية، المقاومة البيئية جيدة، موثوقية عالية، المقبس دون توصيل الذيل، يمكن أن تأخذ سدادة التوصيل البلاستيكية مباشرة الذيل، مناسبة للدائرة التيار المتردد.
في الوقت نفسه ، يمكن تطابقها وتبادلها مع الأجزاء الأصلية من سلسلة ОНЦ-БС-1 ((2) الروسية.
أجهزة "أونس-بي إم" و "أونس-بي إس" ذات الاتصالات اليدوية ذات الترددات المنخفضة والأسطوانية ذات الحجم الداخلي، مع التفاصيل المشتركة، وتربط السلاسل ذات الحمولة 71 أ و 250 ف.الـ (أونس-بي-إم) لديها قطر مركز 10 ملم، 12 ملم، 14 ملم، 18 ملم، 22 ملم، 27 ملم، ويمكن أن يحتوي من 10 إلى 102 الاتصالات قطرها 0.6 ملم.ويمكن أن يحتوي على من 10 إلى 32 الاتصالات قطرها 1الشاشة، وهي نفسها، هي الجزء الوقائي للاتصالات، والفوهة، هي الجزء غير الوقائي للكابلات.من أجل تحسين جودة الاتصال في تصميم المقاطع ، ينص على التثبيت بمساعدة الأسلاكالرقم الكامل لمعلامات أجهزة التشغيل أونس-بم، أونس-بس انظر أدناه الجدول مع الخصائص الرئيسية. ضمان عمل أجهزة التشغيل أونس-بم، أونس-بس التي توفرها شركتنا يبلغ 2 سنة.هذا يدعم بالوثائق اللازمة للجودةالسعر النهائي لقطات "أونس-بم" و "أونس-بس" يعتمد على الكمية، ومدة التسليم، والمنتج، وبلد المنشأ و شكل الدفع.
| مؤشر | القيمة |
| مقاومة الاتصال | ≤5mΩ |
| مقاومة العزل | ≥ 1000MΩ (في ظروف طبيعية) |
| درجة حرارة البيئة | - 60°C ~ 85°C |
| اهتزاز | 1-5000 هرتز 20 غرام |
| التأثير | 1000g ((مرة واحدة) ؛ 100g ((عدة مرات) ؛ |
| قطر الاتصال | Φ1.0mm |
| الحياة الميكانيكية | إدخال وإزالة 250 مرة |
| ساعات العمل | 5000 ساعة |
| حجم القشرة القياسية | رقم الاتصال | التيار العامل من جهة اتصال واحدة (A) | التيار الكلي (أ) | الجهد التشغيلي ((V) |
| 10 | 4 | 3.7 | 15 | 250 |
| 12 | 7 | 3.1 | 22 | 250 |
| 14 | 10 | 3 | 30 | 250 |
| 18 | 19 | 2.1 | 40 | 250 |
| 22 | 32 | 1.8 | 60 | 250 |
| 27 | 50 | 1.5 | 75 | 250 |
| السلامة والسلامة في العمل | ب | ج | 1 ((2) | 4 ((10) | ب ((ب)) | 1 ((2) | 1 ((2,3) | ب |
| دائرية | المبارزة | صغير جداً | 1 صبغ الفضة، 2 صبغ الذهب | رقم الاتصال / الحجم القياسي للقشرة | B - مربع المستقبل (البطاقة) ، P - مغلق دائري (المقبس) | 1بدون إرفاق الذيل مع إرفاق ذيل مستقيم غير محمي | الموقف الرئيسي | كل الطقس |
| الجزء الروسي رقم | رقم الجزء الرابع من "رايمو" | أمفينول رقم الجزء |
| أونس-بس-1-4/10-ب1-1-ب | OHS-BC-1-4/10-B1-1-В | ONTS-BS-1-4/10-V1-1-V |
| أونس-بس-1-7/12-ب1-1-ب | OHS-BC-1-7/12-B1-1-В | ONTS-BS-1-7/12-V1-1-V |
| أونس-بس-1-10/14-ب1-1-ب | OHS-BC-1-10/14-B1-1-В | أونتس-BS-1-10/14-V1-1-V |
| أونس-بس-1-19/18-ب1-1-ب | OHS-BC-1-19/18-B1-1-В | (أونتس-بي إس-1-19/18-في1-1-في) |
| أونس-بس-1-32/22-ب1-1-ب | OHS-BC-1-32/22-B1-1-В | أونتس-BS-1-32/22-V1-1-V |
| أونس-بس-1-50/27-ب1-1-ب | OHS-BC-1-50/27-B1-1-В | أونتس-BS-1-50/27-V1-1-V |
| الجزء الروسي رقم | رقم الجزء الرابع من "رايمو" | أمفينول رقم الجزء |
| أونس-بس-1-4/10-ر12-1-ب | OHS-BC-1-4/10-P2-1-В | ONTS-BS-1-4/10-R12-1-V |
| أونس-بس-1-7/12-ر12-1-ب | OHS-BC-1-7/12-P2-1-В | أونتس-BS-1-7/12-R12-1-V |
| أونس-بس-1-10/14-ر12-1-ب | OHS-BC-1-10/14-P2-1-В | أونتس-BS-1-10/14-R12-1-V |
| أونس-بس-1-19/18-ر12-1-ب | OHS-BC-1-19/18-P2-1-В | أونتس-BS-1-19/18-R12-1-V |
| أونس-بس-1-32/22-ر12-1-ب | OHS-BC-1-32/22-P2-1-В | أونتس-BS-1-32/22-R12-1-V |
| أونس-بس-1-50/27-ر12-1-ب | OHS-BC-1-50/27-P2-1-В | ONTS-BS-1-50/27-R12-1-V |
شركة شينزين رايمو للتكنولوجيا الإلكترونية المحدودة كمحترف في تصميم وتصنيع جميع أنواع الموصلات والكابلات الخاصةوقد تراكمت خبرة غنية في التطوير والإنتاج لأنواع الكابلات ومتكيفات المكونات ذات الصلة..مع كابل الكاميرا الاحمر / Teradek Bond / ARRI ، كابل طاقة الكاميرا كانون / سوني ، كابل SDI ، كابل USB ، كابل الفيديو ، كابل CCD...نحن نقدم خدمات مختلفة OEM / ODM تخدم تطبيقات ومتطلبات مختلفة.
تستخدم منتجاتنا على نطاق واسع في أنواع من البيئة القاسية والتطبيقات، مثل أجهزة التحكم الصناعية، والمعدات الطبية، وتقييم وتفتيش المعدات، والمعدات الصوتية والبصرية والعسكرية,وما إلى ذلك، لديها توافق ممتاز مع العديد من الموردين الرائدين.
نحن دائما نلتزم بروح الابتكار، ومواصلة إدخال سلسلة جديدة من المنتجات تشمل M5،M8،M9،M12،M16،M23 وغيرها من موصلات البيانات.
نحن نقدم دعمًا تقنيًا وشغلاً شاملًا لمصالحنا الدائرية للدفع والسحب. فريقنا ذو خبرة عالية في توفير حلول تقنية لمختلف التطبيقات.
فريقنا متاح لمساعدة العملاء في التثبيت وإصلاح المشاكل.كما نقدم المساعدة والتدريب في الموقع لضمان أن العملاء قادرون على استخدام المنتج إلى أقصى حد ممكن.
نحن ملتزمون بتقديم خدمة عملاء ممتازة وفريقنا متاح على مدار الساعة للإجابة على أي أسئلة أو تقديم الدعم الفني.
كما نقدم مجموعة واسعة من خدمات ما بعد البيع، مثل تمديد الضمان وتحديث المنتجات.
إذا كان لديك أي أسئلة أو تحتاج إلى أي مساعدة، يرجى عدم التردد في الاتصال بنا.
هل يمكنني الحصول على عينة؟
نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة. بعض العينات مجانية ، وبعض العينات يجب دفعها مقدما وسيتم استرداد التكلفة بعد المزيد من الطلب.
س2: ماذا عن وقت التنفيذ؟
لدينا مخزون، تسليم سريع أقل من 5000 قطعة.
س3: كيف تقومون بشحن البضائع وكم من الوقت يستغرق وصولها؟
نحن غالباً ما نشحن بواسطة DHL، UPS، FedEx، TNT، SF أو EMS. عادةً ما يستغرق الوصول 3-5 أيام.
س4: هل هو متاح OEM؟
نعم، لدينا خبرة غنية وقدرة جيدة لوضع تصميمك وفكرة في المنتج الحقيقي، عادة ما يستغرق حوالي 20 إلى 30 يوما للمنتج الجديد من تصميم القالب إلى المنتج النهائي.
جميع المكونات يمكن تخصيصها حسب طلبات العملاء
