| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | RAYMO |
| إصدار الشهادات: | CE/ROHS/REACH/SGS |
| رقم الموديل: | J30J-15ZK |
| الحد الأدنى لكمية: | 1pcs |
| الأسعار: | 2.1 |
| تفاصيل التغليف: | حقيبة PE والكرتون |
| وقت التسليم: | 5-7 أيام العمل |
| شروط الدفع: | L/C ، D/A ، D/P ، T/T ، Western Union ، Moneygram |
| القدرة على العرض: | 50000pcs/شهر |

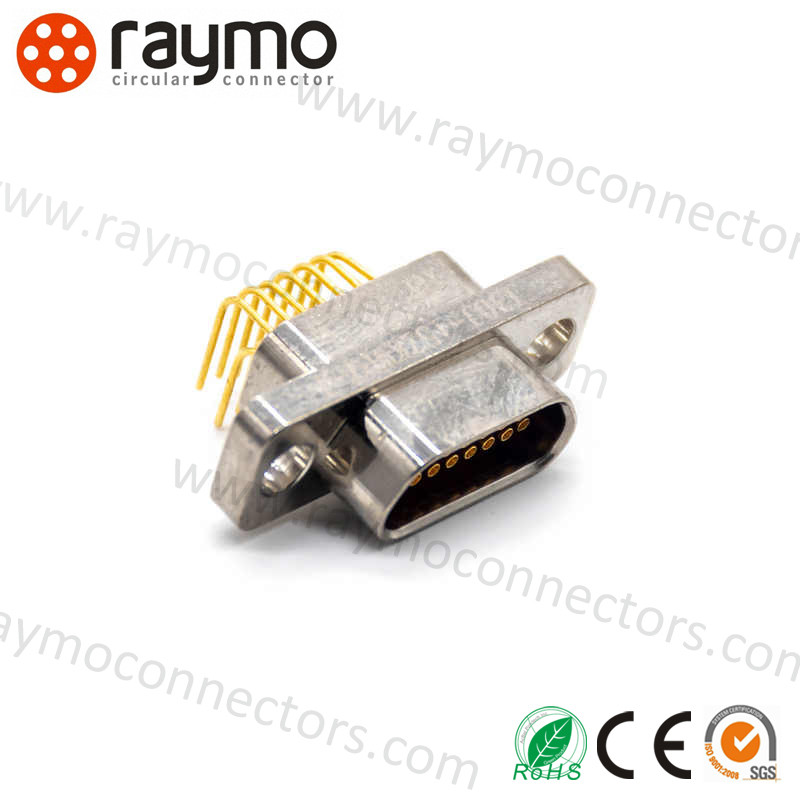

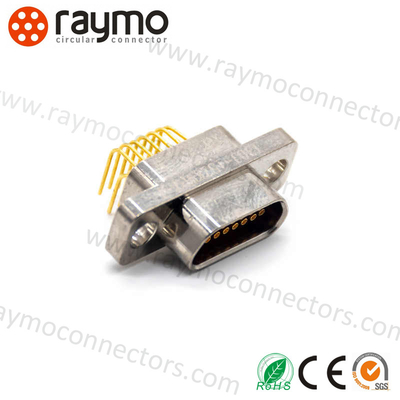

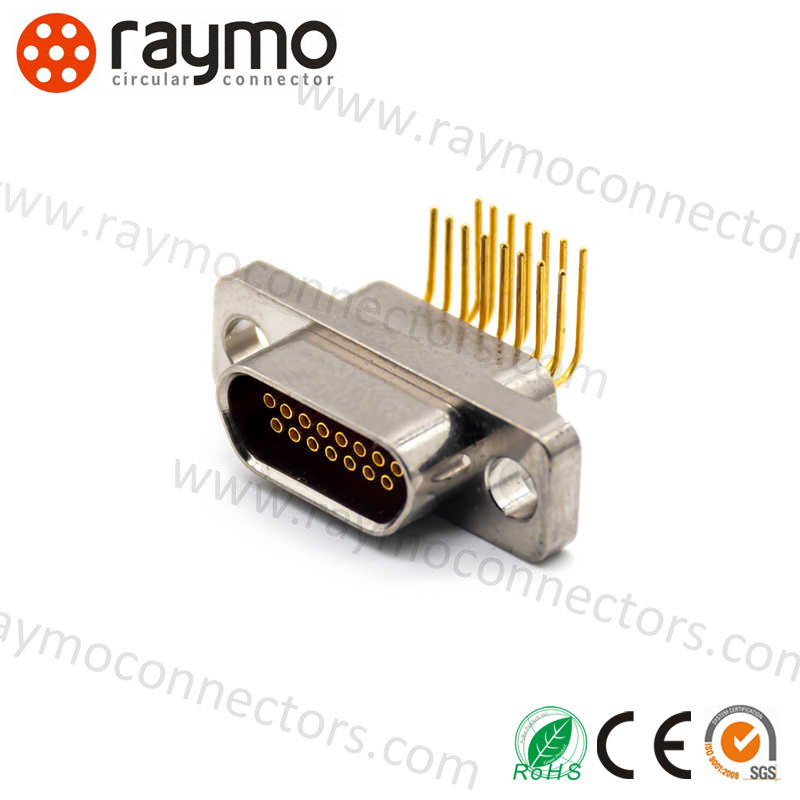

| نوع الموصل: | موصلات مستطيلة سلسلة J30J | يكتب: | موصلات D-Sub micro-d |
|---|---|---|---|
| مادة: | الألومنيوم مع مطلي بالنيكل | دورات التزاوج: | 500 مرة |
| الاتصالات: | 9،15،21.25.31.37.51.66.74.100.144 | تصنيف الملكية الفكرية: | IP65 |
| إبراز: | موصلات كهربائية مستطيلة متينة,موصلات كهربائية مستطيلة D-SUB Micro-D,موصلات كهربائية مستطيلة بـ 9 موصلات,D-SUB Micro-D Rectangular Electrical Connectors,9 Contacts Rectangular Electrical Connectors |
||
1 .مقابلة لمنتجات سلسلة MDM الأمريكية；
|
درجة الحرارة المحيطة
|
-55～+125℃
|
مقاومة التلامس
|
≤10mΩ
|
|
الرطوبة النسبية
|
+40℃ تصل إلى 95%
|
مقاومة العزل
|
≥5000MΩ
|
|
الاهتزاز
|
10～2000Hz 196m/s2
|
جهد التحمل العازل
|
800V
|
|
صدمة
|
735m/s²
|
العمر الميكانيكي
|
500 مرة
|
|
إجمالي التسارع RMS
|
23.1G
|
وقت التعطيل الفوري
|
≤1μs
|
|
تصنيف التيار
|
3A
|
|
| J30J | X | -15 | ZK | X | P | - G | AD | |
| الرمز الرئيسي: | J30J | |||||||
| سلسلة J30J | ||||||||
| الاختلافات: | ||||||||
| لا يوجد محدد-النوع الأساسي، | ||||||||
| C-المادة الخارجية هي نحاس الفوسفور القصدير والطلاء بالنيكل، | ||||||||
| D-تغيير فتحة التركيب لـ M2-6H، | ||||||||
| M-مختومة بالغراء | ||||||||
| عدد جهات الاتصال: | 15 | |||||||
| 9, 15, 21, 25, 31, 37, 51, 74, 100 | ||||||||
| نوع الموصل والاتصال: | ZK | |||||||
| TJ- قابس به دبابيس، | ||||||||
| ZK- مقبس بمقبس، | ||||||||
| TJ/ZK هو مزيج تثبيت | ||||||||
| نوع طرف التلامس: | ||||||||
| Null-Crimp, | ||||||||
| S-لحام, | ||||||||
| N-إدخال PCB مستقيم, | ||||||||
| W-زاوية قائمة إدخال PCB | ||||||||
| نوع التجميعات الفرعية للقفل: | P | |||||||
| تحقق من مزيد من التفاصيل في J30J Locking Subassemblies | ||||||||
| التشطيب: | - G | |||||||
| Null- غلاف مطلي بالنيكل، | ||||||||
| G- غلاف مطلي بالكادميوم | ||||||||
| النوع المحسن: | A | |||||||
| A-غلاف مع قاطع كابل جديلة التدريع، | ||||||||
| C-مناسب لجهة الاتصال والسلك بزاوية قائمة، | ||||||||
| D-يوجد أخدود مقاوم للدوران في الطرف البيني لشفة غلاف المقبس، | ||||||||
| AD-مزيج من الاختلاف A و D، | ||||||||
| J-شبكة PCB هي 1.27×2.54 (صف*خط)، | ||||||||
| Q-تم توسيع شفة الغلاف. |
| سلسلة J30J Common | |||||
| سلسلة J30J Crimp | سلسلة J30J Solder S | سلسلة J30J Straight Inserting PCB N | سلسلة J30J Straight Inserting PCB N-J | سلسلة J30J 90° Inserting PCB W | سلسلة J30J 90° Inserting PCB W-J |
| مع جهات اتصال العقص | مع جهات اتصال اللحام | مع شبكة 2.54X2.54 | مع شبكة 1.27X2.54 (صف x خط) | مع شبكة 2.54X2. 54 | مع شبكة 1.27X2. 54 (صف X خط) |
